Name: Zehnder Radiavector - Funzionamento ad acqua calda
Brand: Zehnder
Rating: 5 (1 reviews)

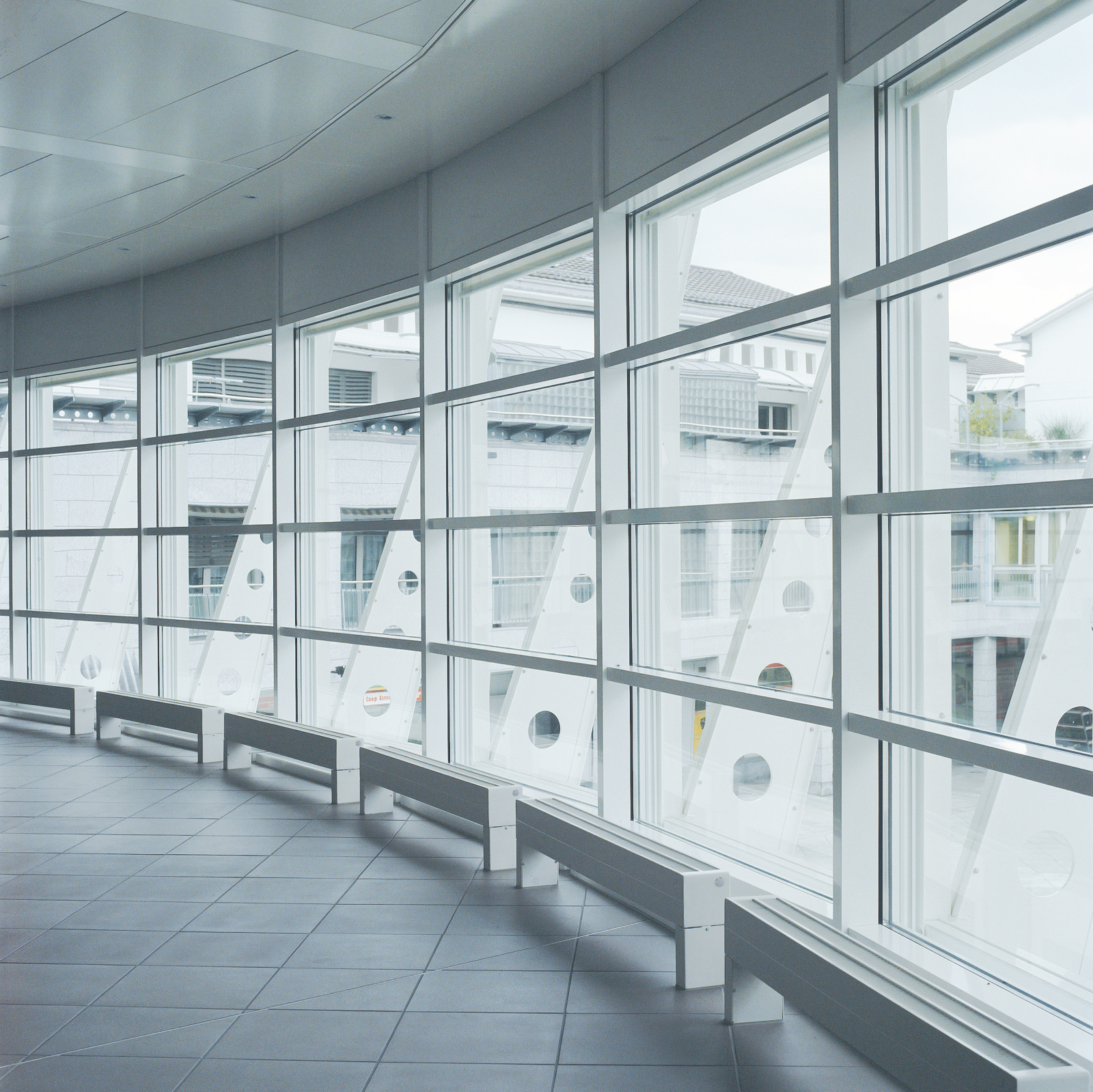

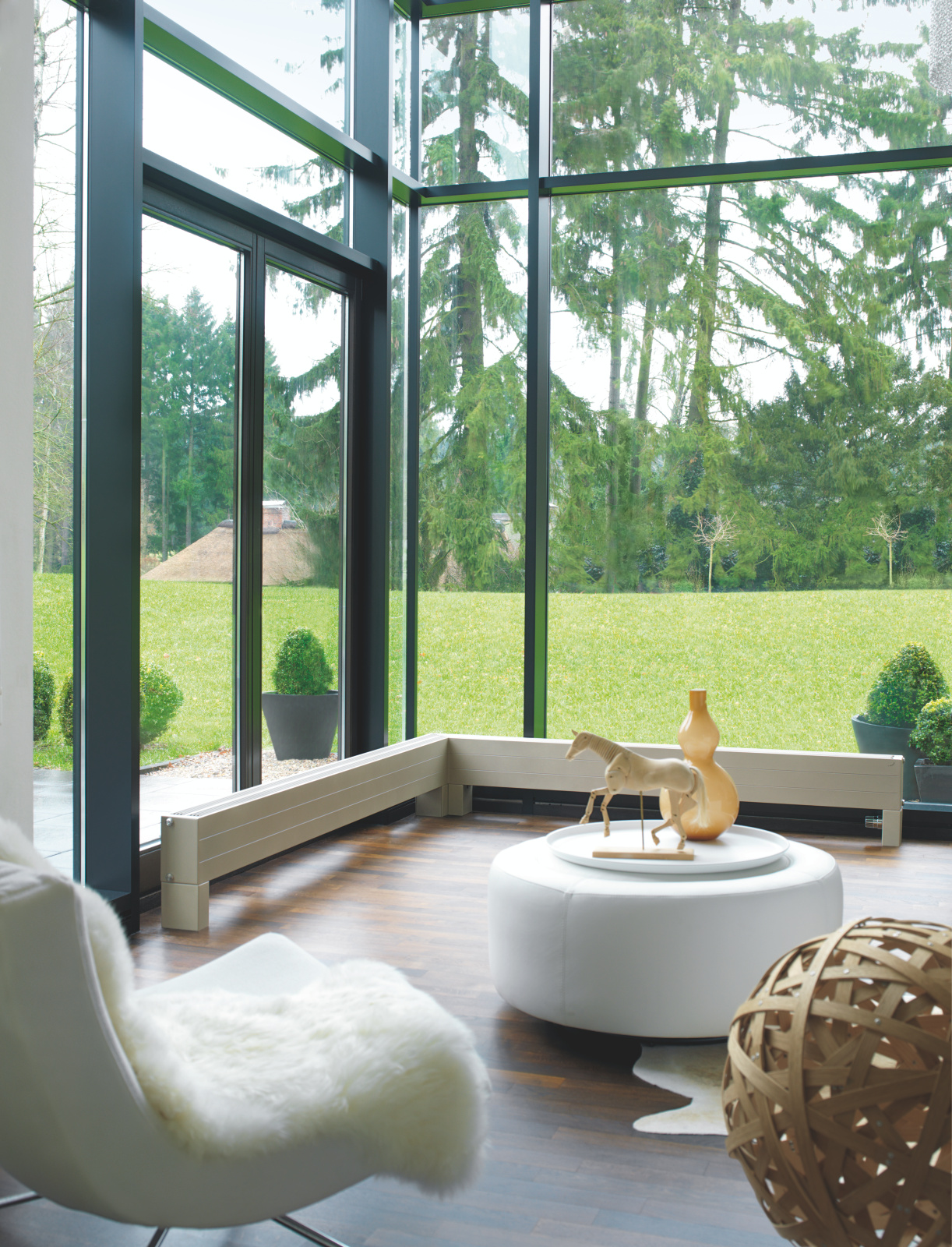

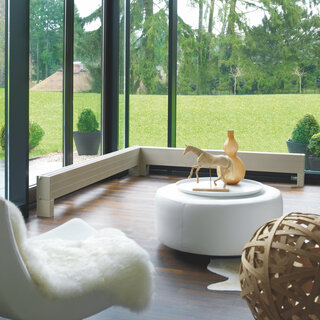

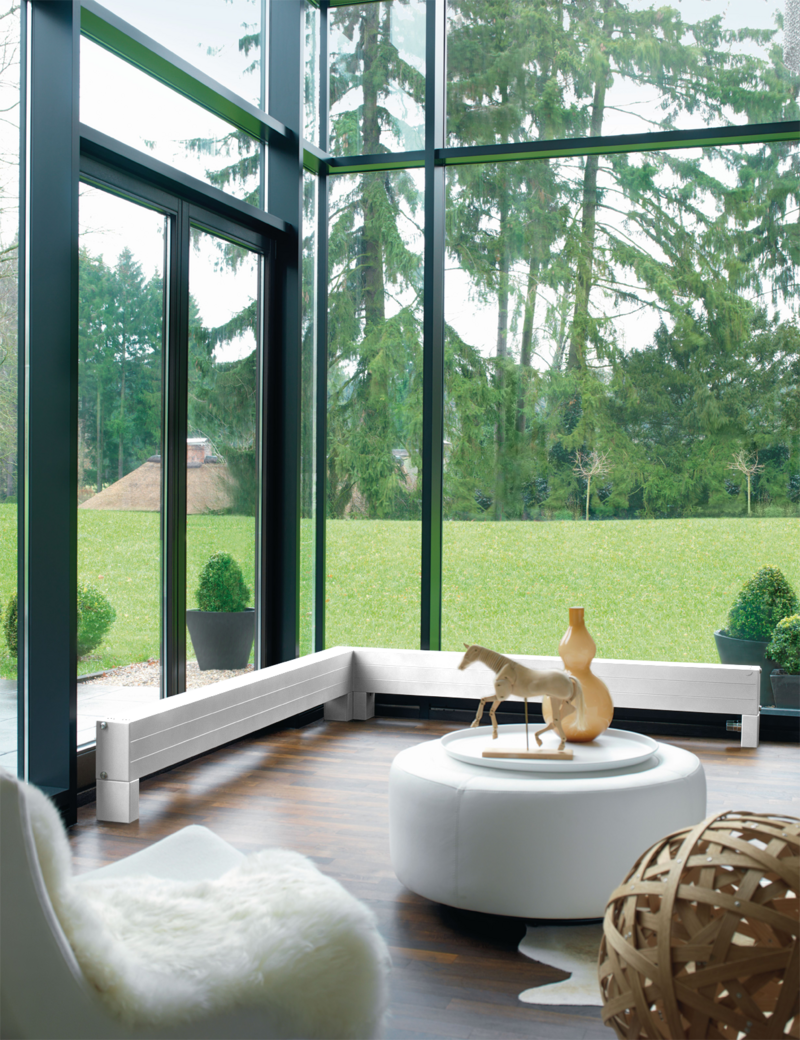

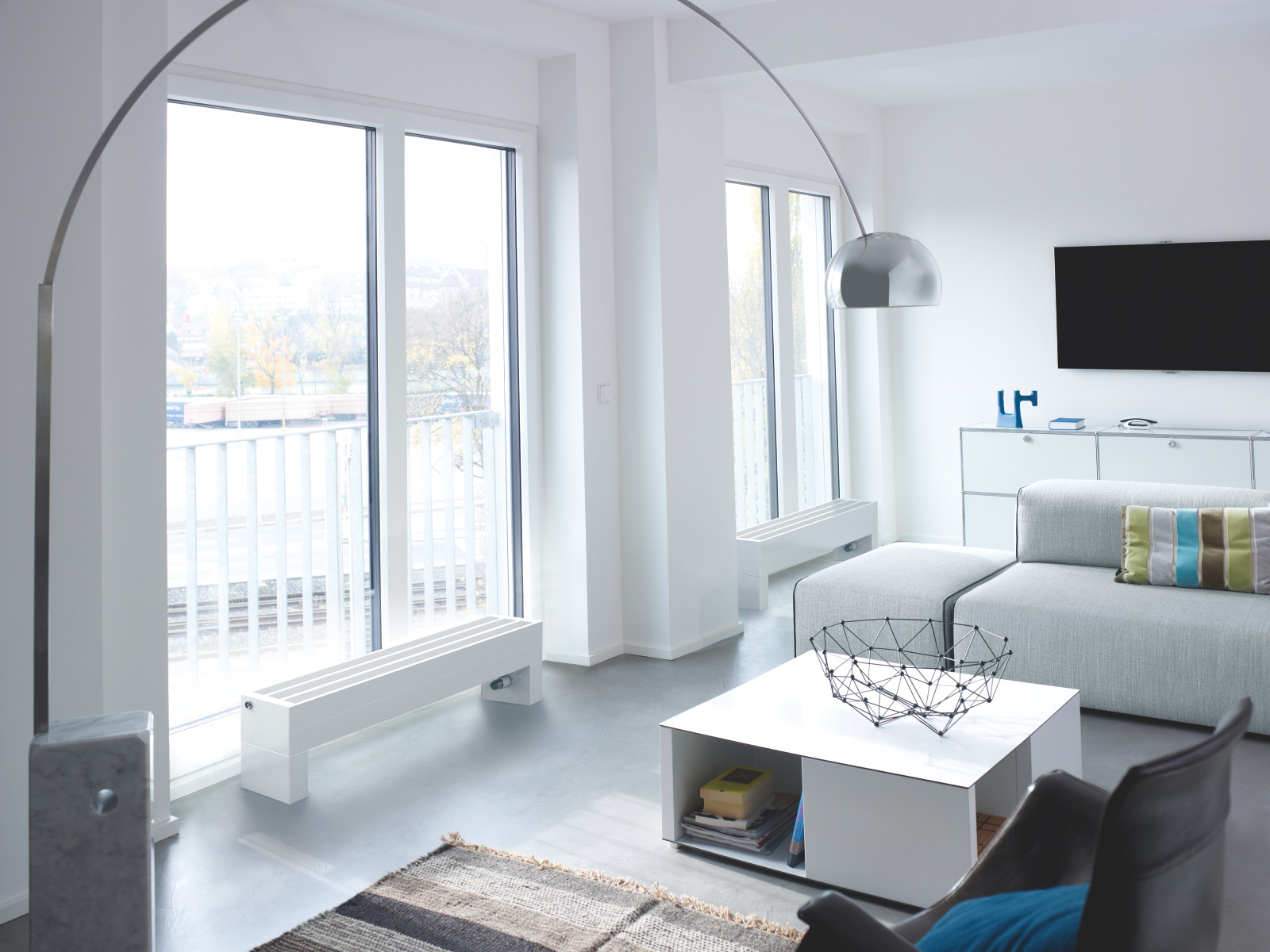

Compatto, potente e semplice: grazie alla resa termica elevata, il convettore Zehnder Radiavector è particolarmente indicato per l’impiego davanti a superfici finestrate o nei giardini d’inverno, anche dal punto di vista estetico per la sua altezza ridotta. Sono possibili anche esecuzioni angolari e speciali. Disponibile in pressoché tutti i colori e le superfici del campionario dei colori Zehnder e in numerosi altri colori.

Vantaggi

Design chiuso grazie alla struttura compatta
Il tempo di reazione breve consente di riscaldare rapidamente gli ambienti
La resa termica elevata consente di riscaldare grandi ambienti
Svariate possibilità di impiego grazie a esecuzioni speciali, ad esempio ad angolo
Altezze ridotte ideali per l'impiego davanti a facciate di vetro
Su richiesta zoccolo per attacco invisibile dal basso

Colour System

Zehnder Radiavector - Funzionamento ad acqua calda

Traffic White (9016* / RAL 9016)

Standard

Traffic White (9016* / RAL 9016)

Warm Colors Trends

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

Cool Colors Core

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Cool Colors Trends

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

Traffic White (9016* / RAL 9016)

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

* Questi colori / superfici sono brillanti, gli altri hanno finitura opaca.

Nonostante la massima attenzione riposta nella verniciatura dei nostri radiatori, sono possibili lievi divergenze cromatiche a seconda della serie di produzione e rispetto ad altri elementi colorati (ceramica, carta, metallo ecc.) e alla visualizzazione a schermo.

Su richiesta, Zehnder può produrre radiatori in base alle esigenze cromatiche individuali del cliente (anche secondo le comuni denominazioni RAL o NCS-S).

Dettagli tecnici

Allacciamento al circuito del riscaldamento centrale

Modelli 2-file
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV211	70	73	336	–	–
ZRV212	140	73	524	224	191
ZRV213	210	73	683	292	249
ZRV214	280	73	826	353	301
ZRV221	70	104	435	185	158
ZRV222	140	104	693	296	253
ZRV223	210	104	900	386	330
ZRV224	280	104	1077	464	396
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli 3-file
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV321	70	134	578	248	212
ZRV322	140	134	903	387	330
ZRV323	210	134	1176	503	429
ZRV324	280	134	1422	–	–
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli 4-file
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV431	70	195	809	–	–
ZRV432	140	195	1263	–	–
ZRV433	210	195	1645	–	–
ZRV434	280	195	1990	–	–
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli 5-file
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV541	70	256	1028	–	–
ZRV542	140	256	1606	–	–
ZRV543	210	256	2092	–	–
ZRV544	280	256	2530	–	–
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli 2-file, con schermatura
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV211/1	70	134	435	185	158
ZRV212/1	140	134	693	296	253
ZRV213/1	210	134	900	386	330
ZRV214/1	280	134	1077	464	396
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli 3-file, con schermatura
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV321/1	70	195	666	284	242
ZRV322/1	140	195	1060	453	387
ZRV323/1	210	195	1378	592	505
ZRV324/1	280	195	1648	710	606
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli 4-file, con schermatura
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV431/1	70	256	891	380	323
ZRV432/1	140	256	1417	606	517
ZRV433/1	210	256	1841	790	674
ZRV434/1	280	256	2202	949	810
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli 5-file, con schermatura
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
ZRV541/1	70	317	1110	473	403
ZRV542/1	140	317	1766	755	644
ZRV543/1	210	317	2295	985	841
ZRV544/1	280	317	2745	1183	1010
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Accessori

Effetto complessivo armonioso

Gli accessori coordinati e l'interessante gamma di valvole Zehnder in cromo, acciaio inossidabile o colorate, assicurano un design armonioso in bagno e nel resto dell'abitazione.

Scopri di più
