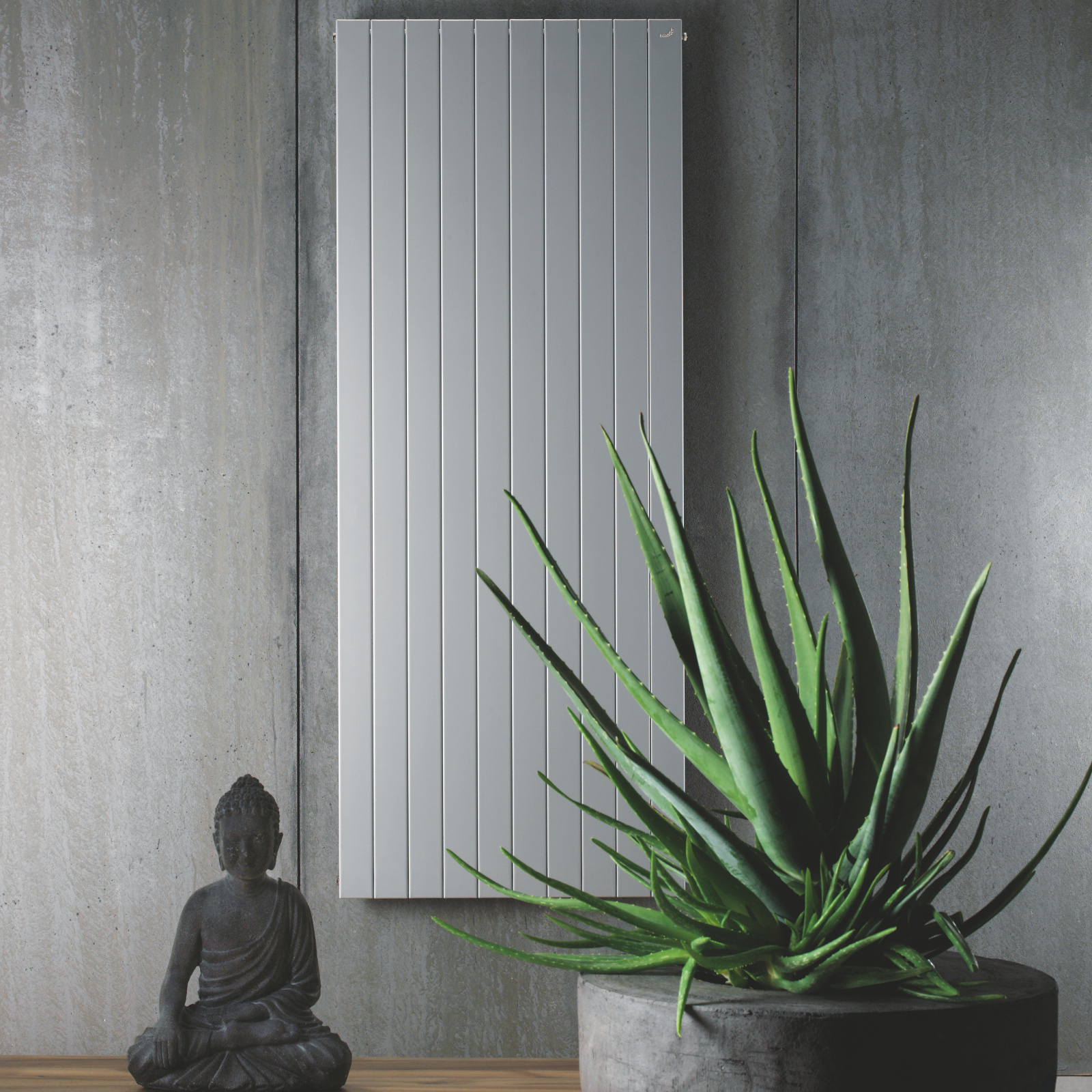

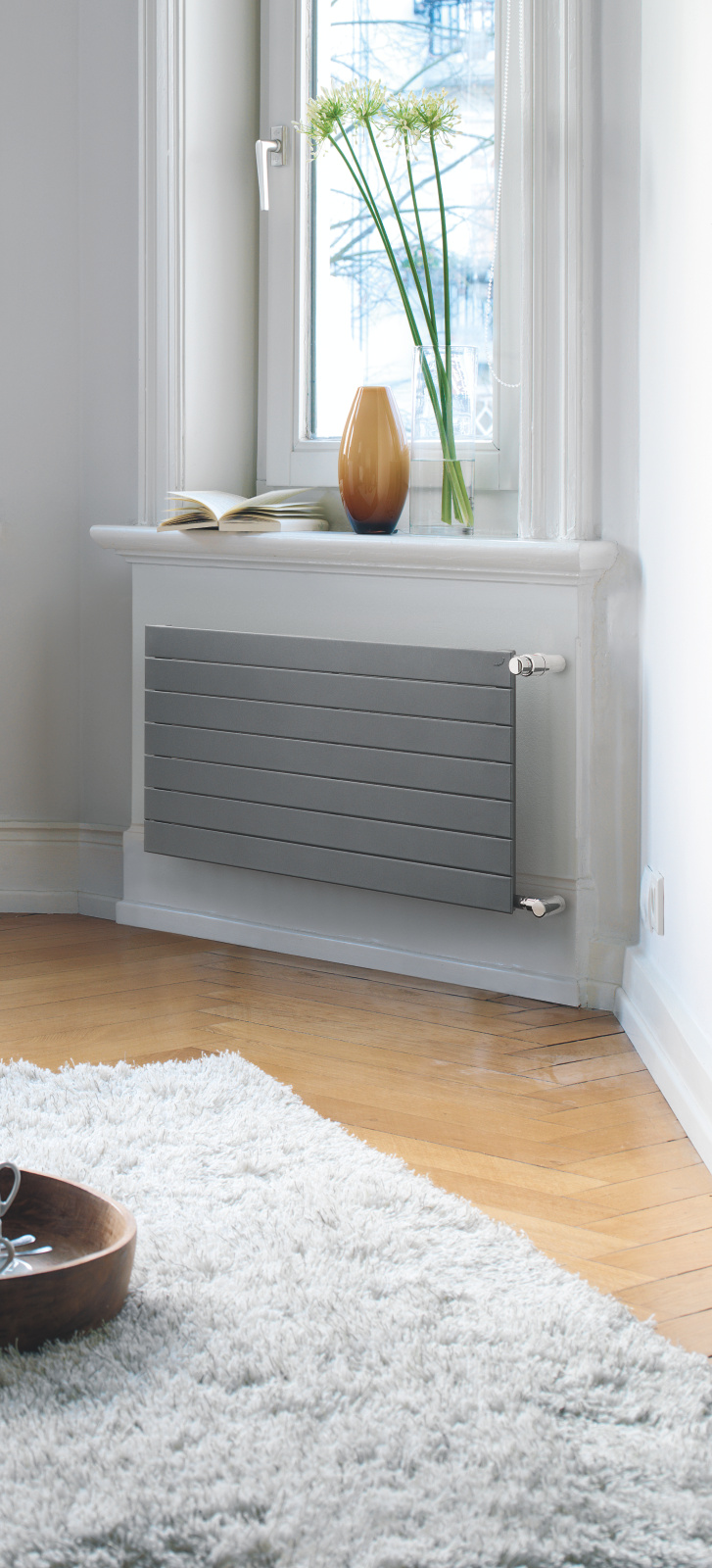

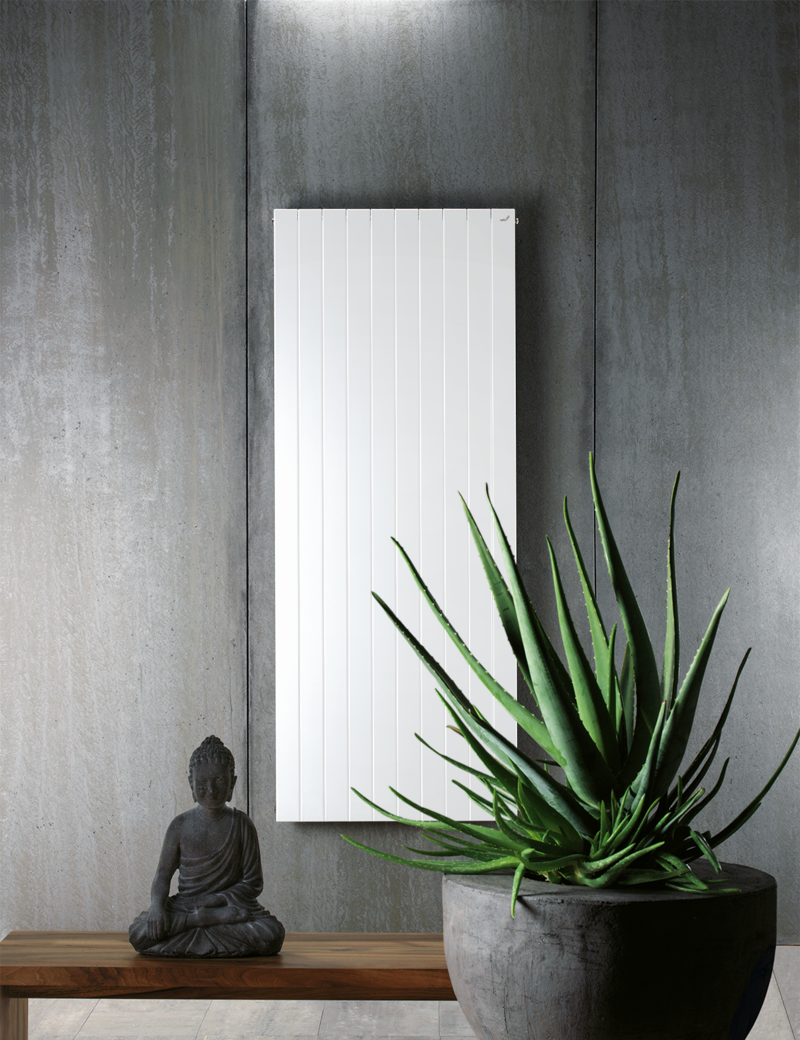

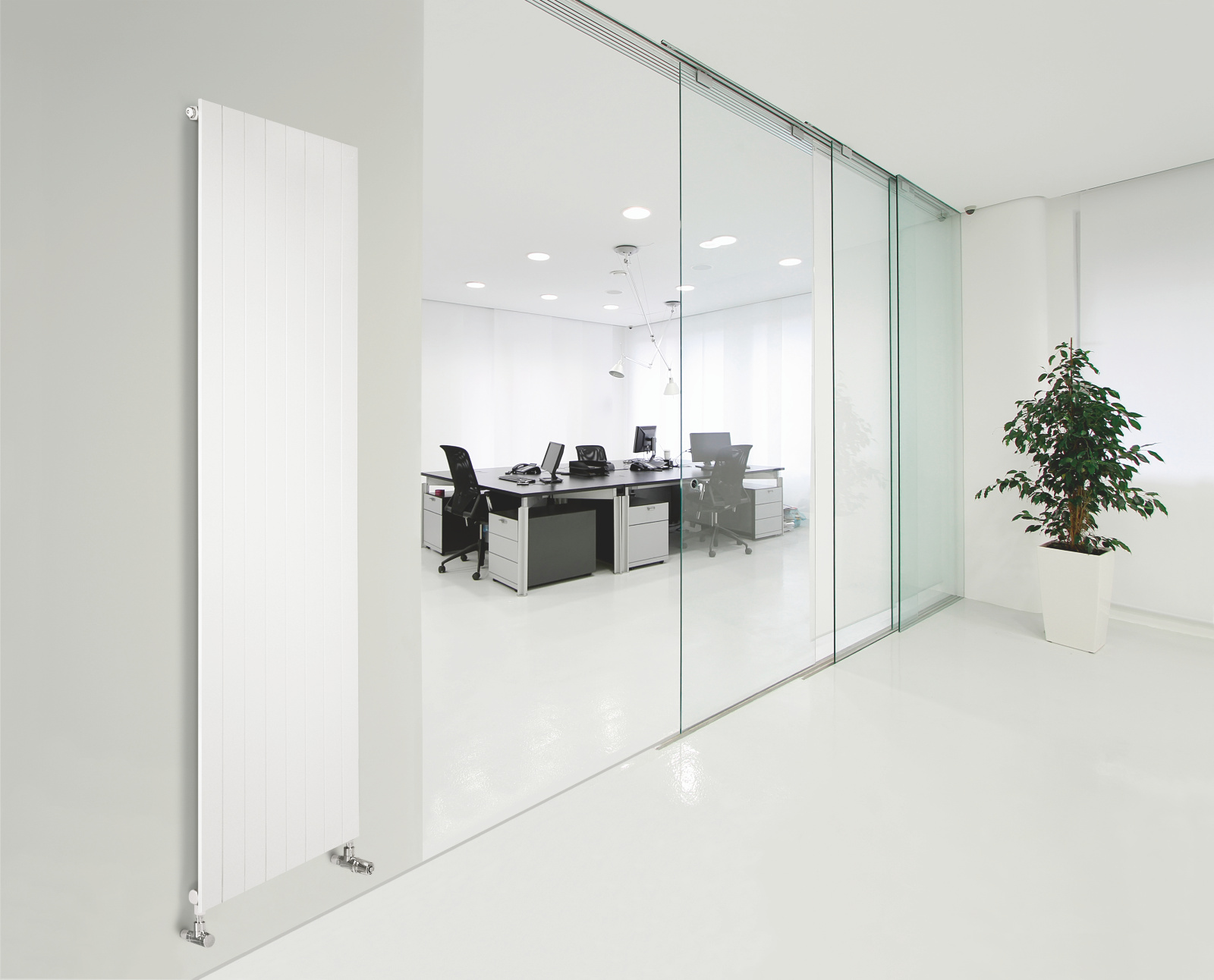

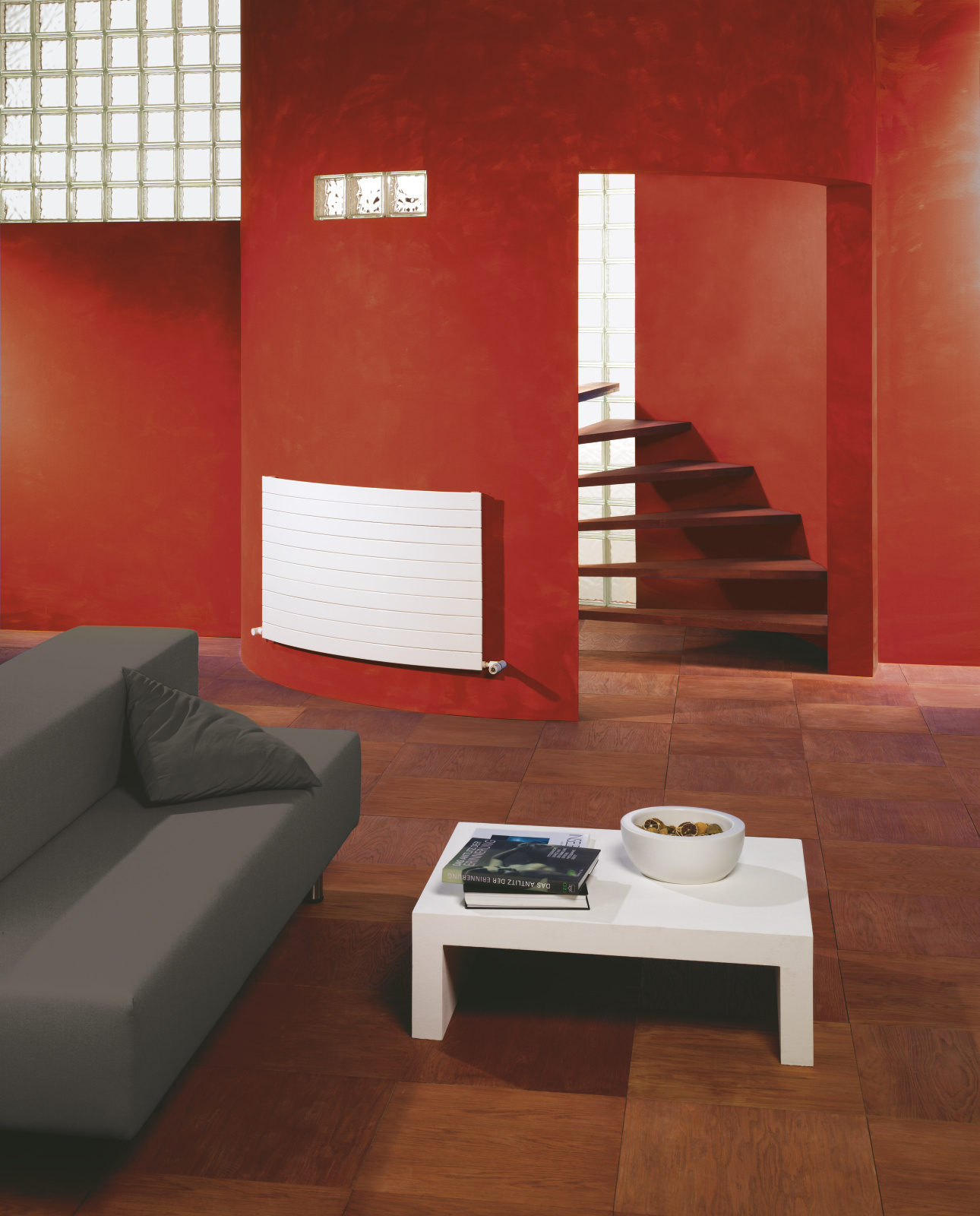

Name: Zehnder Nova - Warmwasserbetrieb
Brand: Zehnder
Rating: 5 (1 reviews)

Klassisch, zeitgemäss oder progressiv. Zehnder Nova ist Modellvielfalt nach Mass. Durch die geringe Bautiefe und moderne Optik ist Zehnder Nova vielfältig einsetzbar. Der Heizkörper bietet immer die passende Lösung und ist in zahlreichen Farben und Oberflächen der Zehnder Farbkarte erhältlich.

Vorteile

Vielseitig einsetzbar dank grosser Anschluss-, Befestigungs- und Modellvielfalt
Zeitloses Design setzt ästhetische Akzente
Kurze Reaktionszeit ermöglicht schnelles Aufheizen der Räume
Vielfältige Einsatzmöglichkeiten dank Sonderlösungen zum Beispiel als gebogene Ausführung
Für nahezu jeden Anschluss das passende Modell
Elegant gelöste Ventilintegration und damit verdeckte Anschlusstechnik auf Wunsch
Geeignet für den Betrieb mit Wärmepumpe und/oder Niedertemperatursystem

Colour System

Traffic White (9016* / RAL 9016)

Standard

Traffic White (9016* / RAL 9016)

WARM COLOURS TREND

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

COOL COLOURS CORE

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

COOL COLOURS TREND

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

Traffic White (9016* / RAL 9016)

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

* Diese Farben / Oberflächen werden glänzend, alle anderen matt ausgeführt.

Bitte beachten: Dieses Farbtool gibt Ihnen einen ersten Eindruck, wie Ihr Wunschheizkörper in verschiedenen Farben / Oberflächen wirken kann. Die Darstellung am Bildschirm ist nicht farbverbindlich. Spezialfarbtöne auf Anfrage.
Trotz äußerster Sorgfalt beim Lackiervorgang unserer Heizkörper sind leichte Farbabweichungen, je nach Fertigungsserie und gegenüber anderen Farbträgern (Keramik, Papier, Metall, ...) sowie Bildschirmdarstellung möglich.

Einzelne Zubehörteile wie Stopfen, Entlüftungen, Verbindungsstücke etc. werden nicht mitlackiert.

Zehnder kann auf Nachfrage Radiatoren gemäss individuellem Farbwunsch des Kunden herstellen (inkl. gemäss gängiger RAL- oder NCS-S Bezeichnungen).

Technische Daten

Anschluss an Warmwasser-Zentralheizung

Modell NH horizontal
Technische Daten für Baulänge 1000 mm
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNH-007	74	1000	47	123	57.46	49.81
ZNH-014	146	1000	47	215	99.58	86.2
ZNH-021	217	1000	47	292	134.39	116.19
ZNH-028	289	1000	47	362	165.49	142.9
ZNH-035	360	1000	47	424	192.57	166.08
ZNH-042	432	1000	47	491	222.41	191.73
ZNH-049	503	1000	47	556	251.13	216.37
ZNH-056	575	1000	47	622	280.17	241.26
ZNH-063	646	1000	47	692	310.81	267.5
ZNH-070	718	1000	47	762	341.53	293.83
ZNH-077	789	1000	47	831	371.61	319.56
ZNH-084	861	1000	47	901	401.96	345.51
ZNH-091	932	1000	47	969	431.31	370.58
ZNH-098	1004	1000	47	1039	461.41	396.28
ZNH-105	1075	1000	47	1108	490.93	421.44
ZNH-112	1147	1000	47	1177	519.77	445.92
ZNH-119	1218	1000	47	1246	548.44	470.23
ZNH-126	1290	1000	47	1315	576.89	494.31
ZNH-133	1361	1000	47	1384	605.17	518.23
ZNH-140	1433	1000	47	1454	633.71	542.33
ZNH-147	1504	1000	47	1523	661.61	565.87
ZNH-154	1576	1000	47	1593	689.76	589.58
ZNH-161	1647	1000	47	1663	717.77	613.15
ZNH-168	1719	1000	47	1733	745.54	636.49
H = Bauhöhe, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NHH horizontal
Technische Daten für Baulänge 1000 mm
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNHH-007	74	1000	55	179	90.84	78.57
ZNHH-014	146	1000	55	303	165.09	142.64
ZNHH-021	217	1000	55	415	202.07	174.35
ZNHH-028	289	1000	55	522	249.12	214.67
ZNHH-035	360	1000	55	626	292.41	251.67
ZNHH-042	432	1000	55	729	341.07	293.35
ZNHH-049	503	1000	55	832	388.03	333.52
ZNHH-056	575	1000	55	936	434.22	372.98
ZNHH-063	646	1000	55	1040	479.6	411.75
ZNHH-070	718	1000	55	1146	525.17	450.65
ZNHH-077	789	1000	55	1257	569.37	488.35
ZNHH-084	861	1000	55	1370	613.86	526.23
ZNHH-091	932	1000	55	1487	660.48	566.19
ZNHH-098	1004	1000	55	1588	707.09	606.14
H = Bauhöhe, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NHL horizontal
Technische Daten für Baulänge 1000 mm
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNHL-007/007	74	1000	60	194	109.39	94.18
ZNHL-014/014	146	1000	60	339	173.44	149.07
ZNHL-021/021	217	1000	60	456	226.15	194.02
ZNHL-028/028	289	1000	60	545	273.45	234.19
ZNHL-035/021	360	1000	60	606	267	–
ZNHL-035/035	360	1000	60	710	316.4	270.49
ZNHL-042/021	432	1000	60	673	295.98	253.73
ZNHL-042/042	432	1000	60	814	363.39	311.19
ZNHL-049/028	503	1000	60	789	345.45	295.9
ZNHL-049/049	503	1000	60	917	409.41	351.17
ZNHL-056/028	575	1000	60	857	374.74	320.9
ZNHL-056/056	575	1000	60	1024	454.46	390.47
ZNHL-063/028	646	1000	60	927	404.81	346.57
ZNHL-063/056	646	1000	60	1086	487.46	418.76
ZNHL-070/028	718	1000	60	996	434.38	371.79
ZNHL-070/056	718	1000	60	1149	516.82	443.91
ZNHL-077/028	789	1000	60	1065	463.74	396.81
ZNHL-077/056	789	1000	60	1212	542.17	465.62
ZNHL-084/028	861	1000	60	1132	492.14	420.99
ZNHL-084/056	861	1000	60	1272	564.33	484.58
H = Bauhöhe, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NHLH horizontal
Technische Daten für Baulänge 1000 mm
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNHLH-007/007	74	1000	55	263	128.32	110.34
ZNHLH-014/014	146	1000	55	442	201.26	172.79
ZNHLH-021/021	217	1000	55	595	259.61	222.5
ZNHLH-028/028	289	1000	55	730	310.98	266.11
ZNHLH-035/035	360	1000	55	850	356.06	304.16
ZNHLH-042/042	425	1000	55	962	398.76	340.22
ZNHLH-042/021	432	1000	55	865	374.57	320.17
ZNHLH-049/021	503	1000	55	958	413.84	353.57
ZNHLH-049/028	503	1000	55	989	423.78	361.52
ZNHLH-049/049	503	1000	55	1072	438.19	373.45
ZNHLH-056/056	567	1000	55	1185	475.56	404.8
ZNHLH-056/028	575	1000	55	1081	462.56	394.5
ZNHLH-063/056	638	1000	55	1265	517.05	440.65
ZNHLH-063/028	646	1000	55	1177	502.92	428.81
ZNHLH-070/056	709	1000	55	1344	558.19	476.31
ZNHLH-070/028	718	1000	55	1275	544.04	463.75
ZNHLH-077/028	789	1000	55	1310.2	541.93	459.26
ZNHLH-077/056	789	1000	55	1360.7	562.82	476.96
ZNHLH-084/028	861	1000	55	1427.7	590.53	500.45
ZNHLH-084/056	861	1000	55	1486.8	614.97	521.17
ZNHLH-091/028	932	1000	55	1545.1	639.09	541.6
ZNHLH-091/056	932	1000	55	1596	660.14	559.44
ZNHLH-098/021	1004	1000	55	1641.7	679.04	575.46
ZNHLH-098/056	1004	1000	55	1704.3	704.94	597.41
H = Bauhöhe, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NHLLH horizontal
Technische Daten für Baulänge 1000 mm
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNHLLH-007/007	74	1000	100	376	191.31	164.65
ZNHLLH-014/014	146	1000	100	630	272.11	231.93
ZNHLLH-021/021	217	1000	100	857	367.09	314.81
ZNHLLH-028/028	289	1000	100	1062	450.93	386.02
ZNHLLH-035/021	360	1000	100	1062	462.01	395.26
ZNHLLH-035/035	360	1000	100	1250	536.25	458.26
ZNHLLH-042/021	432	1000	100	1170	507.87	434.31
ZNHLLH-042/042	432	1000	100	1424	610.96	521.53
ZNHLLH-049/028	503	1000	100	1370	588.88	502.66
ZNHLLH-049/049	503	1000	100	1590	672	573.02
ZNHLLH-056/028	575	1000	100	1480	635.2	542.05
ZNHLLH-056/056	575	1000	100	1750	725.95	618.36
ZNHLLH-063/028	646	1000	100	1590	681.39	581.3
ZNHLLH-063/056	646	1000	100	1843	776.85	661.7
ZNHLLH-070/028	718	1000	100	1699	727.05	620.09
ZNHLLH-070/056	718	1000	100	1936	822.7	700.74
ZNHLLH-077/028	789	1000	100	1804	769.57	655.96
ZNHLLH-077/056	789	1000	100	2029	863.01	735.07
ZNHLLH-084/028	861	1000	100	1904	809.68	689.75
ZNHLLH-084/056	861	1000	100	2122	898.58	765.35
H = Bauhöhe, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NHLLHL horizontal
Technische Daten für Baulänge 1000 mm
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNHLLHL-007/007	74	1000	132	452	243.79	209.52
ZNHLLHL-014/014	146	1000	132	763	377.13	323.47
ZNHLLHL-021/021	217	1000	132	1037	481.08	411.84
ZNHLLHL-028/028	289	1000	132	1281	570.68	487.59
ZNHLLHL-035/021	360	1000	132	1224	533.81	456.9
ZNHLLHL-035/035	360	1000	132	1504	647.8	552.42
ZNHLLHL-042/021	432	1000	132	1333	579.91	496.12
ZNHLLHL-042/042	432	1000	132	1711	721.23	614.4
ZNHLLHL-049/028	503	1000	132	1583	681.23	581.62
ZNHLLHL-049/049	503	1000	132	1910	787.16	669.89
ZNHLLHL-056/028	575	1000	132	1702	731.15	624.04
ZNHLLHL-056/056	575	1000	132	2109	848.95	721.74
ZNHLLHL-063/028	646	1000	132	1823	781.8	667.05
ZNHLLHL-063/056	646	1000	132	2200	893.14	759.51
ZNHLLHL-070/028	718	1000	132	1942	831.37	709.11
ZNHLLHL-070/056	718	1000	132	2291	934.51	794.91
ZNHLLHL-077/028	789	1000	132	2055	877.21	747.81
ZNHLLHL-077/056	789	1000	132	2382	972.13	827.12
ZNHLLHL-084/028	861	1000	132	2158	918.59	782.67
ZNHLLHL-084/056	861	1000	132	2473	1007.86	857.76
H = Bauhöhe, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NV vertikal
Technische Daten pro Element
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNV-060	600	70	47	46	20.75	17.81
ZNV-080	800	70	47	60	26.36	22.59
ZNV-100	1000	70	47	74	31.9	27.31
ZNV-120	1200	70	47	88	37.41	32
ZNV-140	1400	70	47	102	42.84	36.61
ZNV-160	1600	70	47	116	48.5	41.45
ZNV-180	1800	70	47	130	54.16	46.3
ZNV-200	2000	70	47	145	59.83	51.15
ZNV-220	2200	70	47	160	65.77	56.21
ZNV-240	2400	70	47	176	71.07	60.69
ZNV-260	2600	70	47	191	76.75	65.48
ZNV-280	2800	70	47	208	82.8	70.59
ZNV-300	3000	70	47	224	87.04	74.13
ZNV-040	400		47	33	14.13	12.12
ZNV-050	500		47	40	17.66	15.15
ZNV-070	700		47	53	23.4	20.08
ZNV-090	900		47	67	28.99	24.85
ZNV-110	1100		47	81	34.96	29.93
ZNV-130	1300		47	95	40.02	34.24
ZNV-150	1500		47	109	45.43	38.83
ZNV-170	1700		47	123	51.53	44.04
ZNV-190	1900		47	138	56.76	48.52
ZNV-210	2100		47	152	62.87	53.75
ZNV-230	2300		47	168	68.37	58.43
ZNV-250	2500		47	183	74.09	63.26
ZNV-270	2700		47	199	79.75	68.04
ZNV-290	2900		47	216	84.51	72.04
ZNV-310	3100		47	226	90.01	76.66
ZNV-320	3200		47	233	92.98	79.19
ZNV-330	3300		47	240	95.96	81.72
ZNV-340	3400		47	248	99.35	84.61
ZNV-350	3500		47	255	102.32	87.14
ZNV-360	3600		47	262	105.3	89.67
ZNV-370	3700		47	269	108.27	92.2
ZNV-380	3800		47	277	110.94	94.36
ZNV-390	3900		47	284	113.89	96.87
ZNV-400	4000		47	291	117.27	99.74
ZNV-410	4100		47	298	120.22	102.26
ZNV-420	4200		47	306	123.59	105.13
ZNV-430	4300		47	313	126.55	107.64
ZNV-440	4400		47	320	129.07	109.65
ZNV-450	4500		47	327	132.43	112.5
ZNV-460	4600		47	335	135.78	115.35
H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NVL vertikal
Technische Daten pro Element
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNVL-060	600	70	60	71	30.05	25.65
ZNVL-080	800	70	60	88	37.36	31.82
ZNVL-100	1000	70	60	105	44.12	37.5
ZNVL-120	1200	70	60	121	50.69	43
ZNVL-140	1400	70	60	137	56.85	48.21
ZNVL-160	1600	70	60	153	63.04	53.45
ZNVL-180	1800	70	60	169	69.17	58.63
ZNVL-200	2000	70	60	185	75.09	63.74
ZNVL-220	2200	70	60	201	81.51	69.28
ZNVL-240	2400	70	60	217	87.54	74.5
H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NVLV vertikal
Technische Daten pro Element
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNVLV-060	600	70	113	96	40.93	34.75
ZNVLV-080	800	70	113	120	51.66	43.84
ZNVLV-100	1000	70	113	144	62.29	52.82
ZNVLV-120	1200	70	113	169	72.85	61.74
ZNVLV-140	1400	70	113	195	83.39	70.64
ZNVLV-160	1600	70	113	222	94.29	79.84
ZNVLV-180	1800	70	113	251	105.13	88.97
ZNVLV-200	2000	70	113	273	114.09	96.67
ZNVLV-220	2200	70	113	295	122.74	104.13
ZNVLV-240	2400	70	113	316	130.66	110.99
H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Modell NVV vertikal
Technische Daten pro Element
Model	H	L	T	Wärmeleistung
	H	L	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	mm	W	W	W
ZNVV-060	600	70	55	67	29.84	25.43
ZNVV-080	800	70	55	87	37.94	32.27
ZNVV-100	1000	70	55	107	45.47	38.6
ZNVV-120	1200	70	55	127	52.81	44.73
ZNVV-140	1400	70	55	147	59.6	50.39
ZNVV-160	1600	70	55	166	67.52	57.18
ZNVV-180	1800	70	55	185	75.16	63.74
ZNVV-200	2000	70	55	205	82.92	70.44
ZNVV-220	2200	70	55	224	90.39	76.84
ZNVV-240	2400	70	55	243	97.12	82.56
ZNVV-260	2600	70	55	262	103.85	88.28
ZNVV-280	2800	70	55	281	110.58	94
ZNVV-300	3000	70	55	300	118.11	100.46
ZNVV-040	400		55	46	21.31	18.16
ZNVV-050	500		55	56	26.43	22.52
ZNVV-070	700		55	77	34.1	29.06
ZNVV-090	900		55	97	41.73	35.49
ZNVV-110	1100		55	117	49.22	41.78
ZNVV-130	1300		55	137	56.52	47.87
ZNVV-150	1500		55	156	63.28	53.49
ZNVV-170	1700		55	176	70.82	59.96
ZNVV-190	1900		55	195	78.9	66.91
ZNVV-210	2100		55	214	86.69	73.64
ZNVV-230	2300		55	233	93.76	79.7
ZNVV-250	2500		55	252	100.91	85.78
ZNVV-270	2700		55	271	107.63	91.49
ZNVV-290	2900		55	290	114.36	97.21
ZNVV-310	3100		55	308	121.48	103.33
ZNVV-320	3200		55	318	124.86	106.2
ZNVV-330	3300		55	327	127.81	108.71
ZNVV-340	3400		55	336	131.19	111.58
ZNVV-350	3500		55	345	134.56	114.45
ZNVV-360	3600		55	355	137.51	116.97
ZNVV-370	3700		55	364	140.89	119.84
ZNVV-380	3800		55	373	143.84	122.35
ZNVV-390	3900		55	382	147.21	125.22
ZNVV-400	4000		55	392	150.17	127.73
ZNVV-410	4100		55	401	153.12	130.24
ZNVV-420	4200		55	410	156.07	132.75
ZNVV-430	4300		55	419	159.03	135.26
ZNVV-440	4400		55	428	163.47	139.21
ZNVV-450	4500		55	438	166.44	141.74
ZNVV-460	4600		55	447	169.41	144.27
H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe 75/65/20 = Norm-Wärmeleistung nach EN 442

Stimmiges Gesamtbild

Heizkörper Zubehör

Passendes Zubehör und das attraktive Zehnder Ventilprogramm, in Chrom, Edelstahl oder in Farbe, sorgen für harmonisches Design in Bad und Wohnraum.

Mehr erfahren

Downloads

loading...

Mit sauberer Luft fängt alles an

Mit sauberer Luft fängt alles an

Zehnder
Nova

Vorteile

Colour System

Technische Daten

Anschluss an Warmwasser-Zentralheizung

Downloads

Zehnder Service & Support

MyZehnder Service Center

Climate Partner Center

Kontakt

Unternehmen

Produkte

Newsletter
