Une grille design plate de type Venezia (312 mm x 190 x 7 mm) est montée dans le mur au-dessus de la porte et l’unité de régulation déclinée dans le design Feller EDIZIOdue se situe à côté de l’interrupteur d’éclairage, près de la porte.

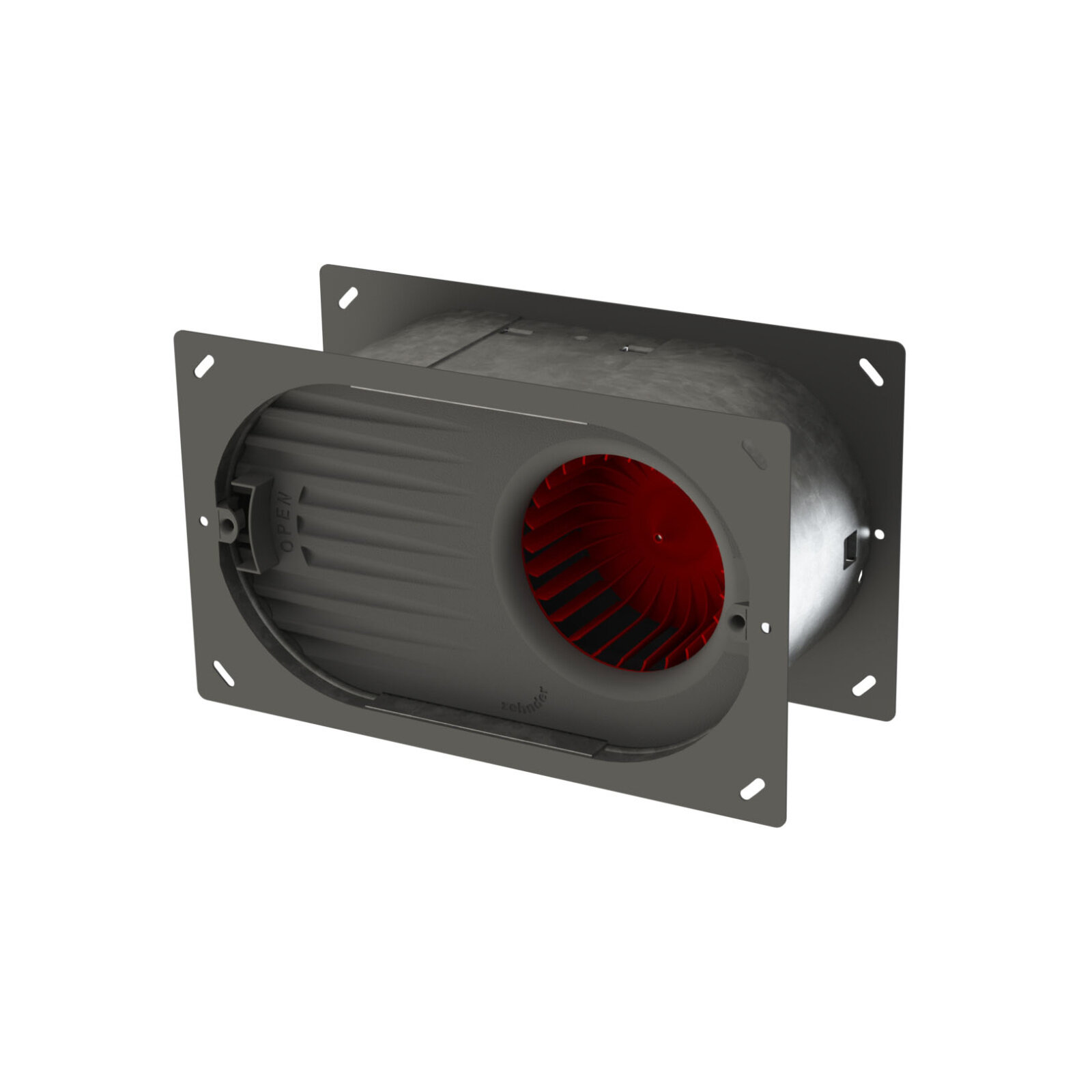

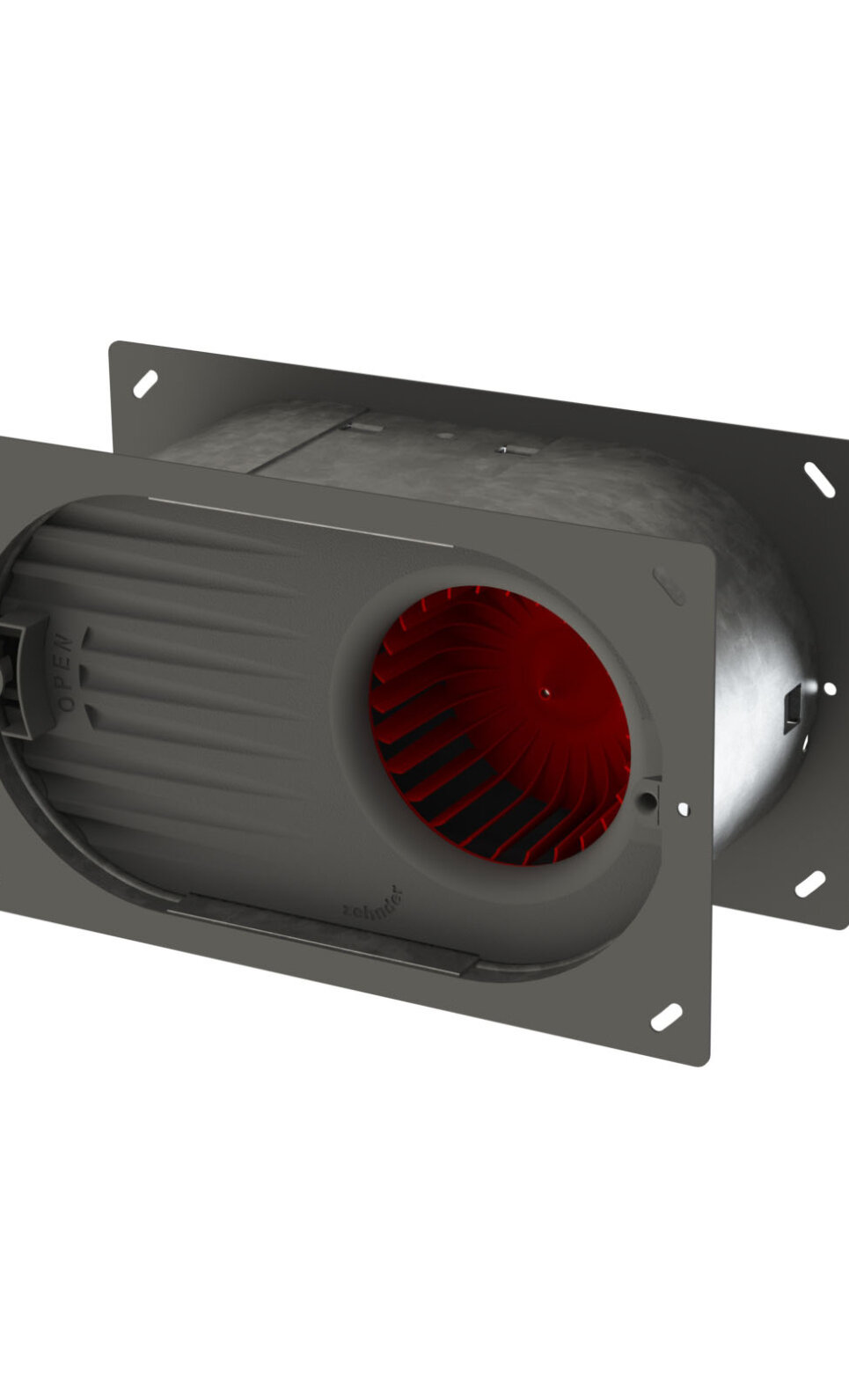

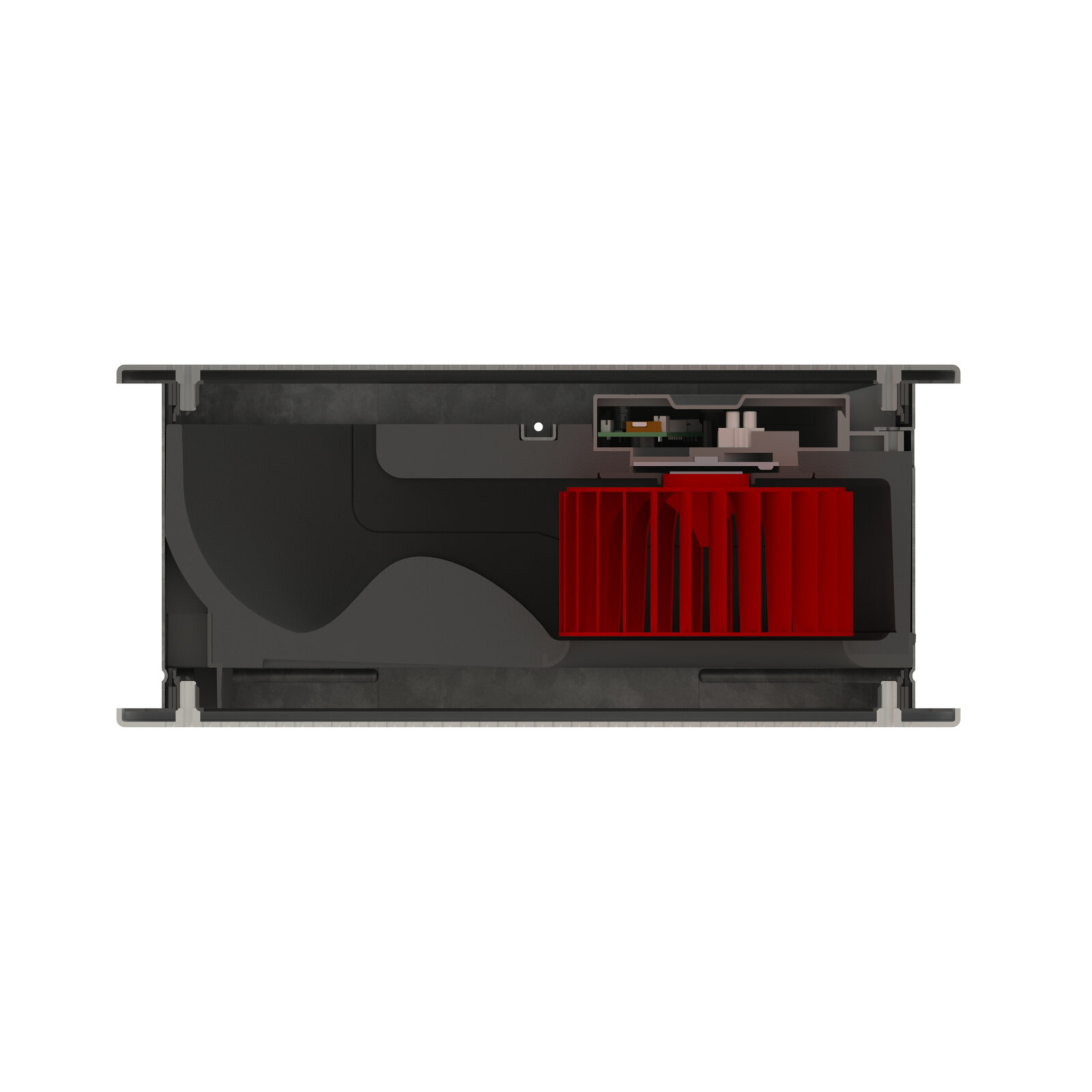

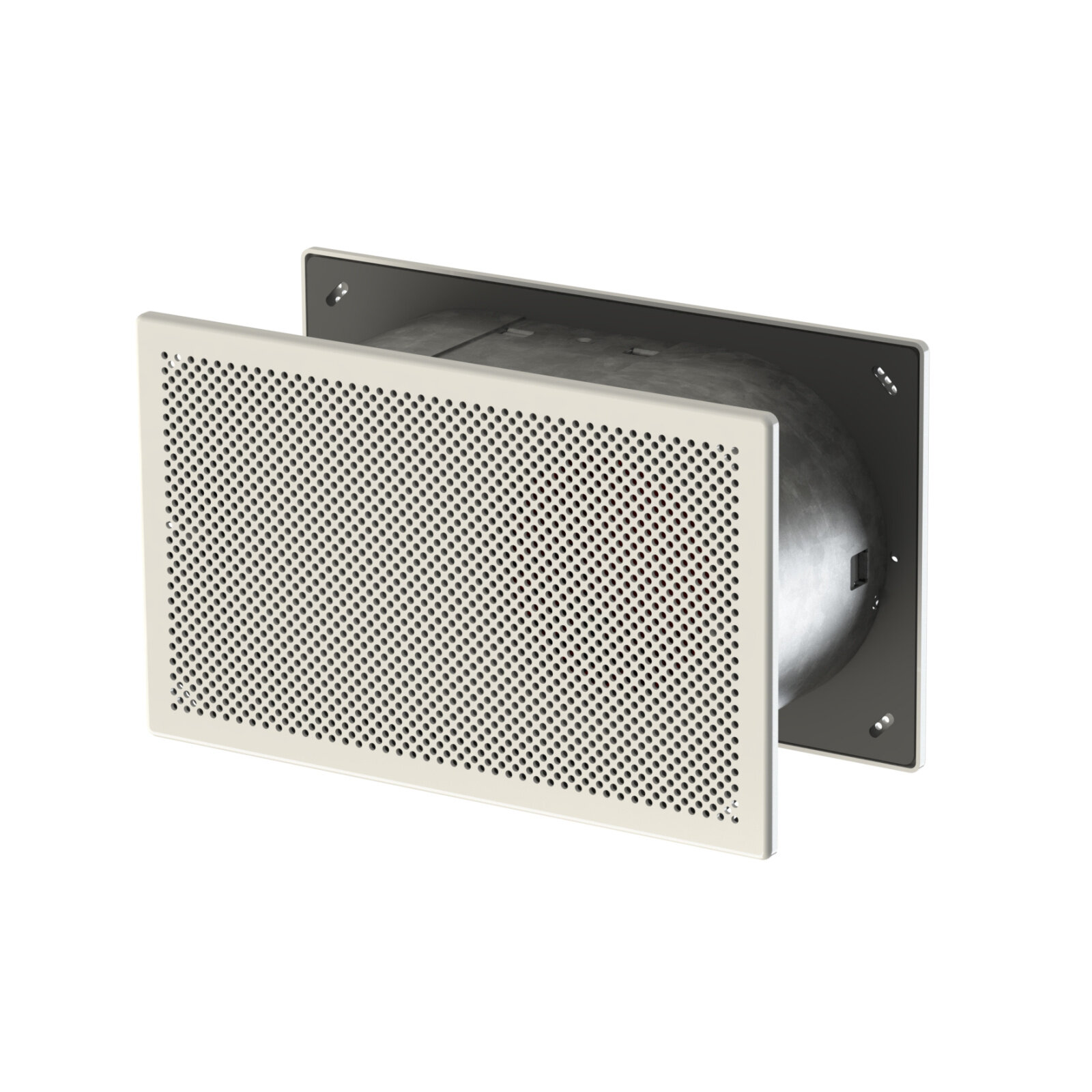

La grille design du boîtier cache un ventilateur silencieux. Une isolation supplémentaire avec des éléments en mousse souple rendent le passage de cloison actif quasiment inaudible. Suivant l’allure de fonctionnement, la roue du ventilateur achemine de l’air neuf en quantité suffisante et en fonction des besoins dans la pièce annexe. Un brevet a par ailleurs été déposé pour la construction innovante unique de Zehnder ComfoDuct Activo.
Zehnder ComfoDuct Activo est généralement installé au-dessus de la porte de la pièce. Deux pré-perçages de 160 mm suffisent et, avec ses dimensions de 279 x 159 x 120 mm, le passage de cloison actif n’occupe que peu d’espace sur le mur.
Le passage de cloison Zehnder ComfoDuct Activo est compris dans le système complet (pack) Zehnder ComfoFlow plus. Cette extension de la ventilation de base Zehnder permet qui plus est d’amener l’air neuf dans les pièces isolées fermées par une porte.
Cliquez ici pour en apprendre plus sur la ventilation de base
Grâce au nouveau design, au ventilateur silencieux et à l’isolation acoustique intégrée pour réduire la transmission du bruit entre deux pièces, Zehnder ComfoDuct Activo est à peine audible et ce, malgré ses dimensions extrêmement compactes. Les valeurs enregistrées sont même inférieures aux valeurs limites fixées pour le niveau sonore dans les habitations (25 dB(A) selon la norme SIA 181). Les valeurs sont inférieures à 22 dB(A) pour un débit d’air de 50 m3/h (et une distance de 3 mètres).

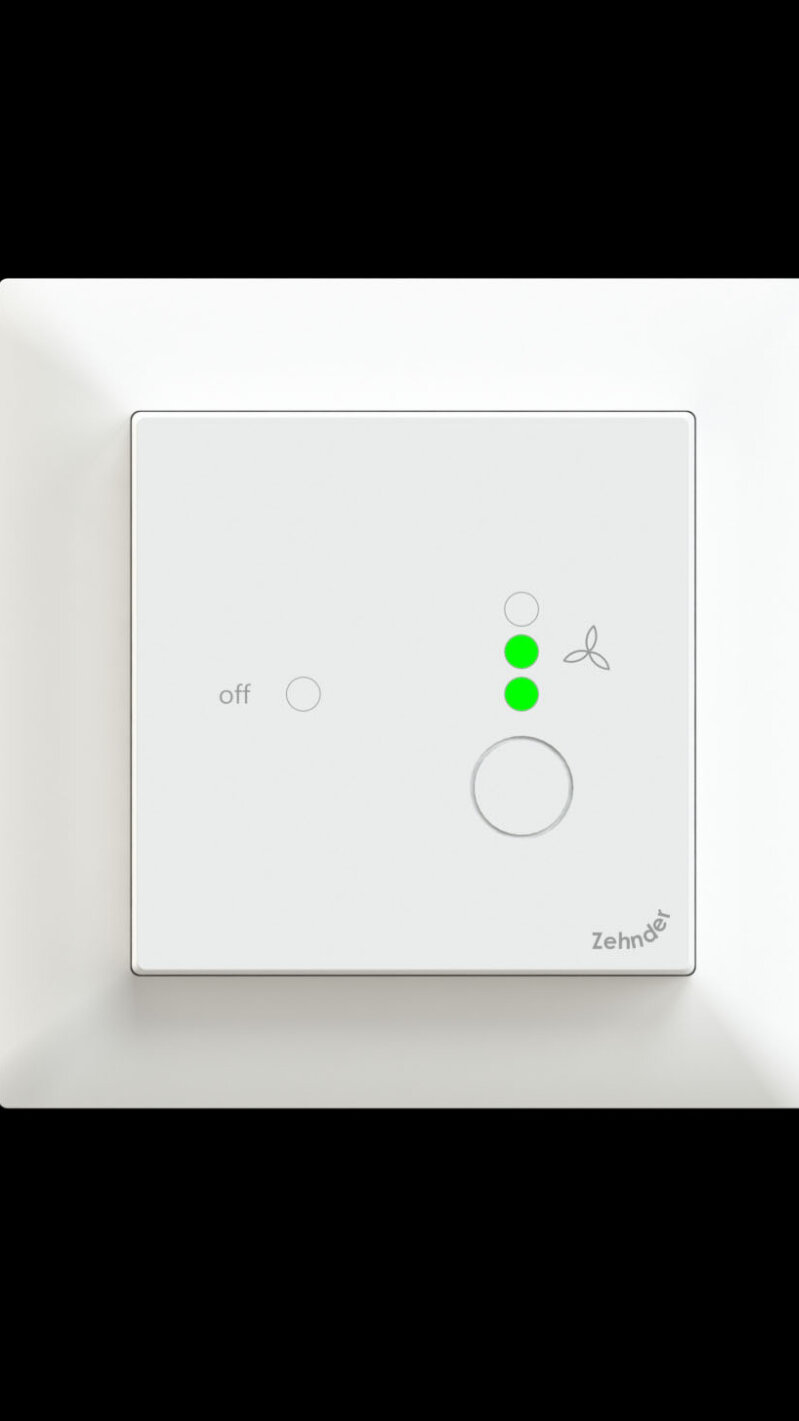

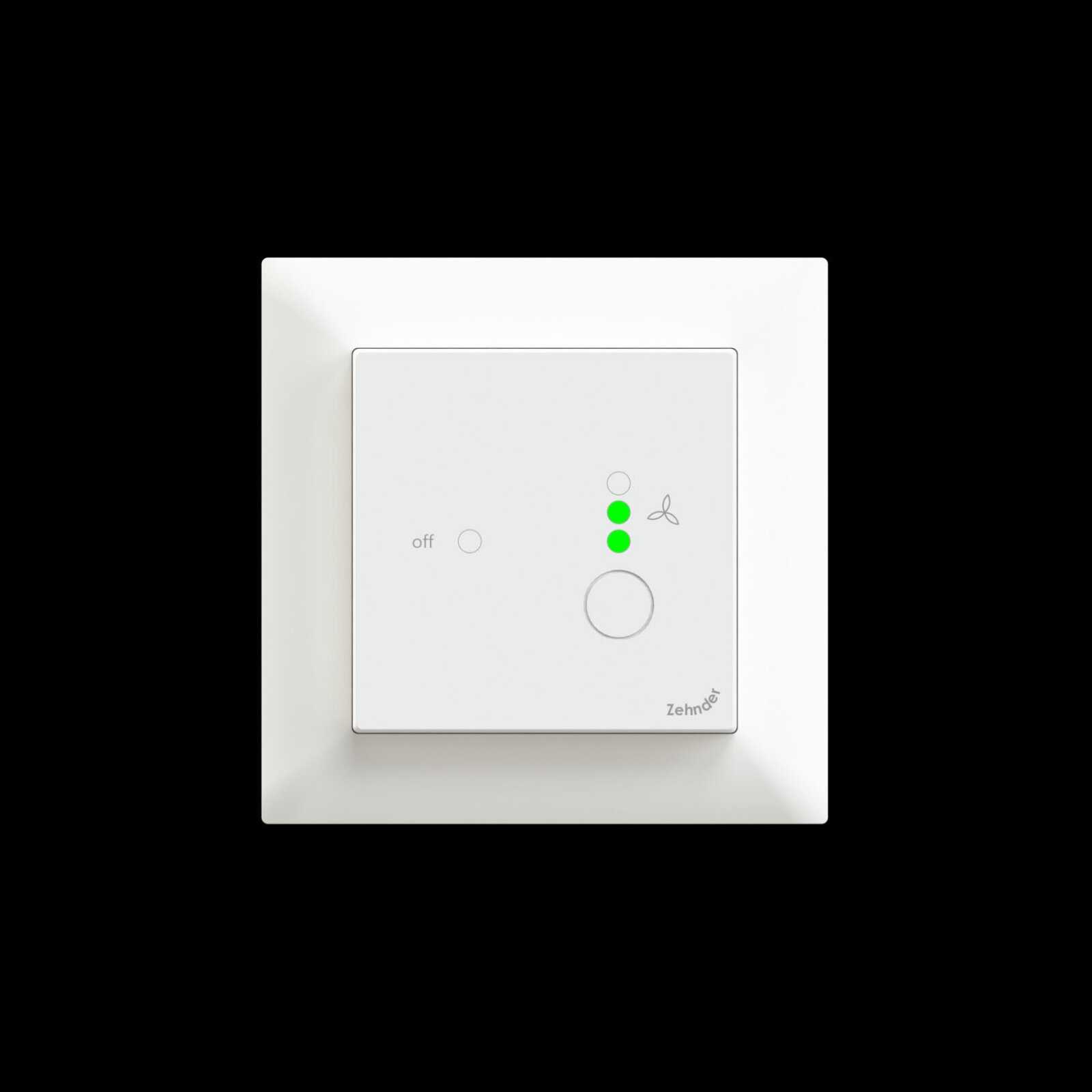

La commande du passage de cloison actif Zehnder ComfoDuct Activo S 60 déclinée dans le design Feller EDIZIOdue peut être montée seule ou dans un cache interrupteurs multiples.

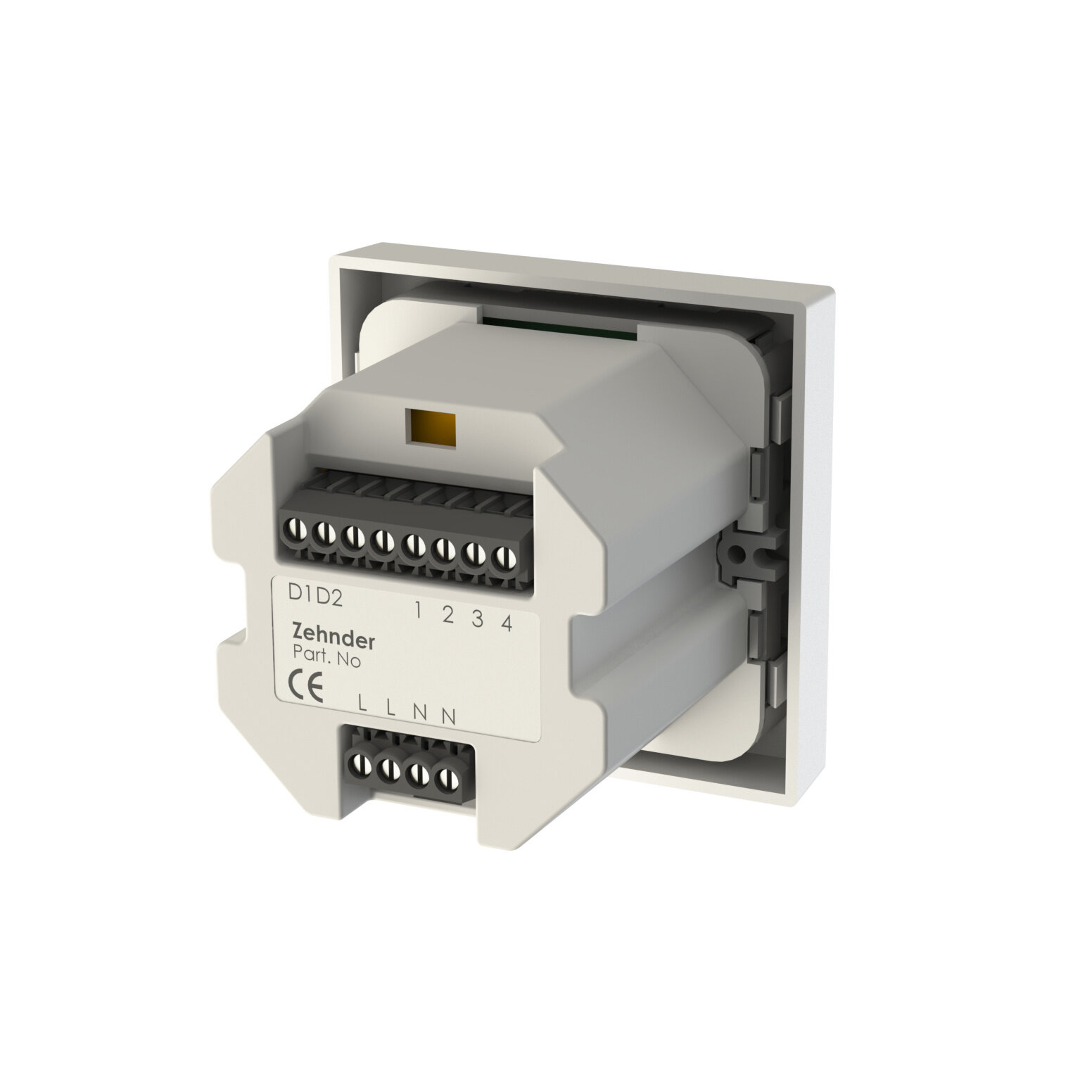

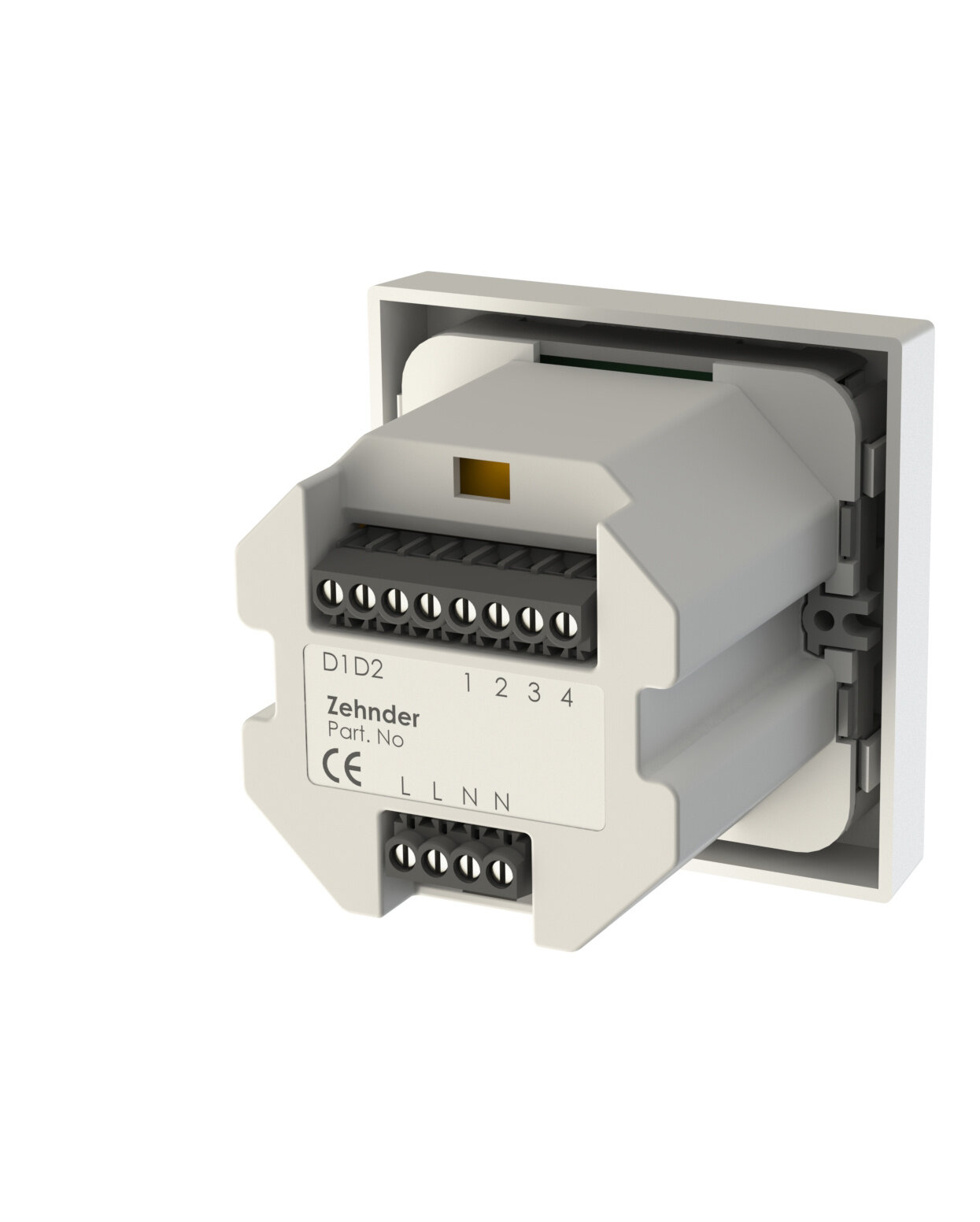

Aucun composant électrique supplémentaire n’est nécessaire pour le branchement, étant donné que la régulation intégrée a été conçue pour un raccordement 230 V direct – un avantage conséquent pour les projets de rénovation. Il est même possible de réaliser une boucle phase-neutre.
Pour le nettoyage occasionnel du passage de cloison actif Zehnder ComfoDuct Activo, la grille design et l’élément en mousse souple peuvent être enlevés sans outil. Les ouvertures et la roue du ventilateur peuvent être nettoyées avec un chiffon ou une brosse à poils souples.
Toutes les pièces peuvent continuer à être démontées sans outil, même après de nombreuses années.

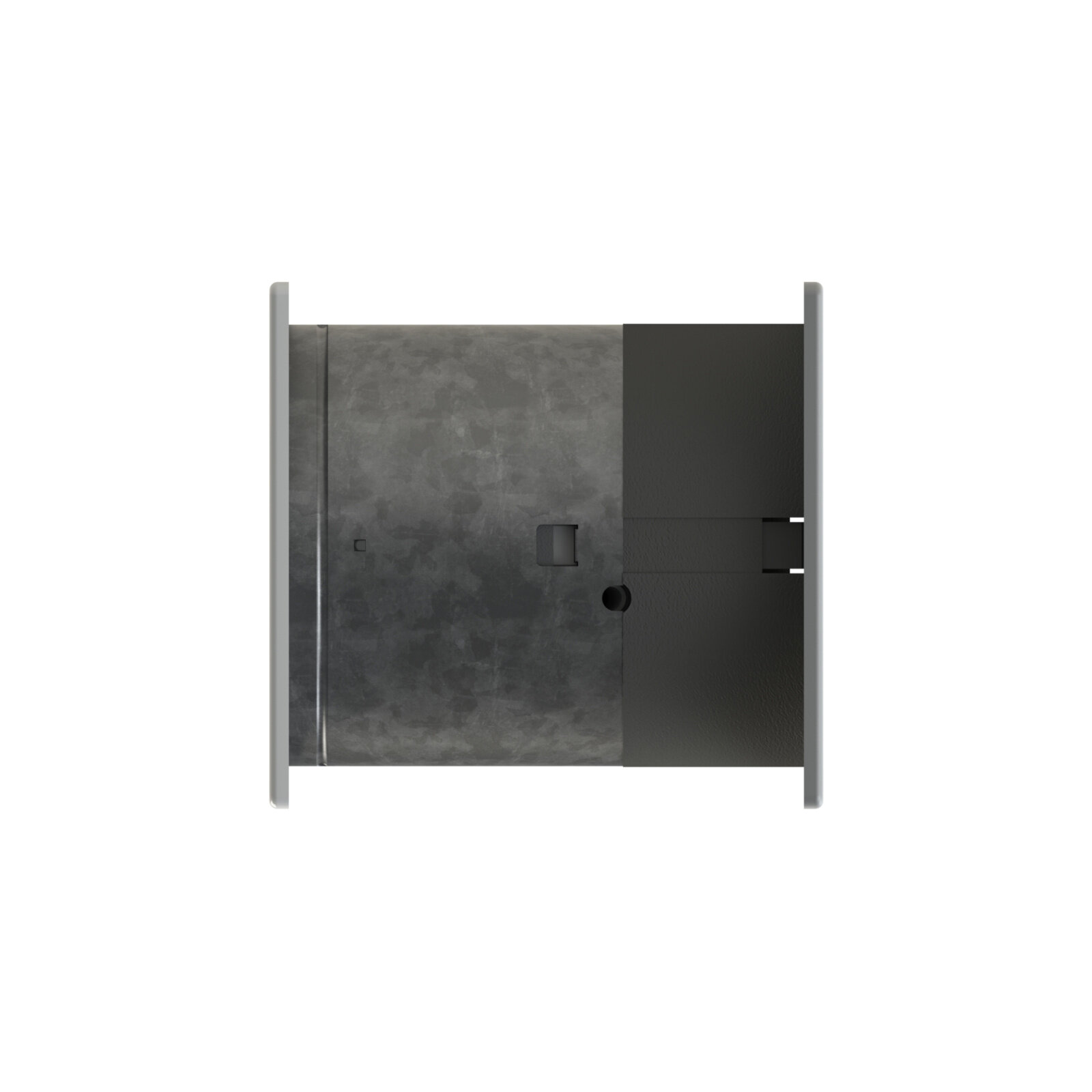

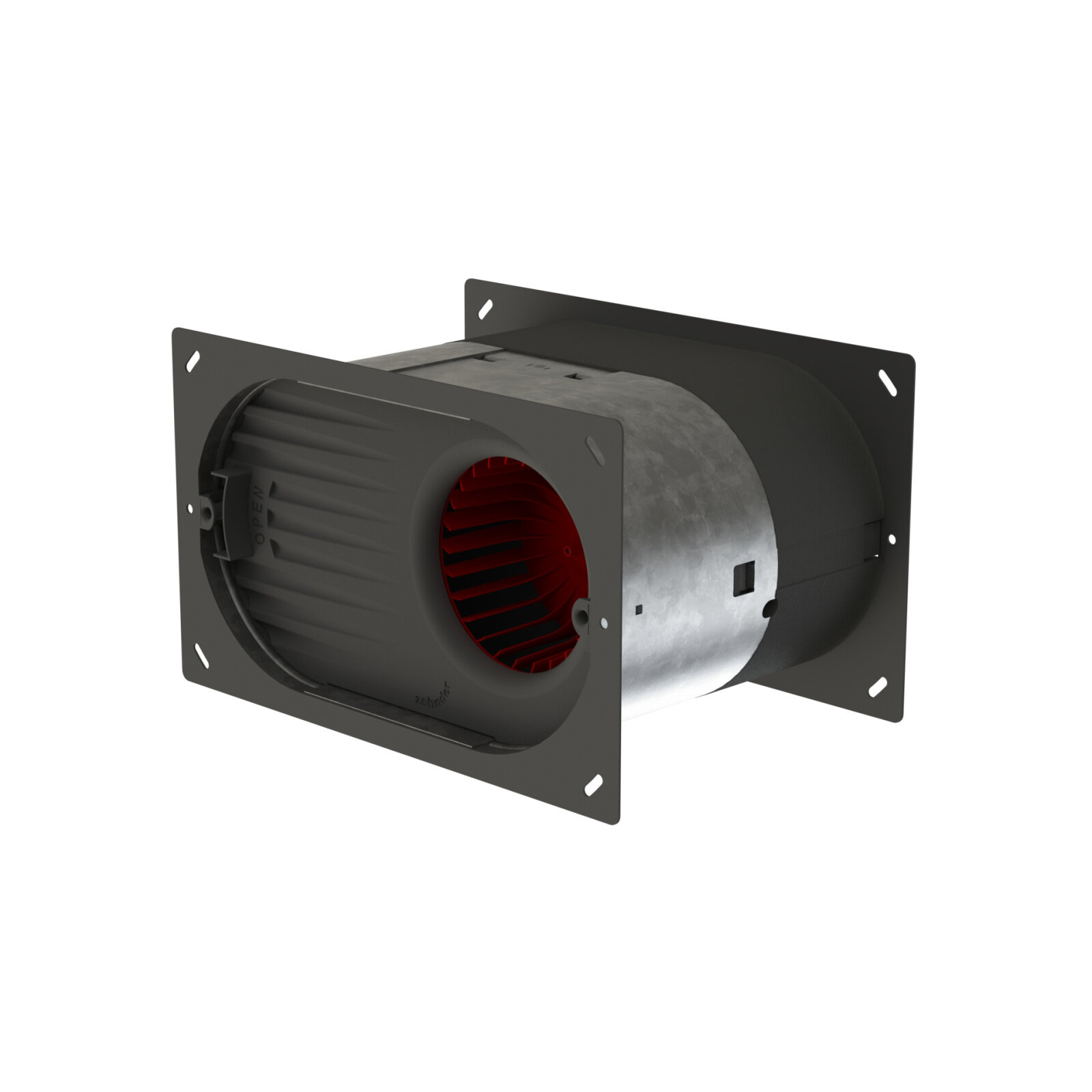

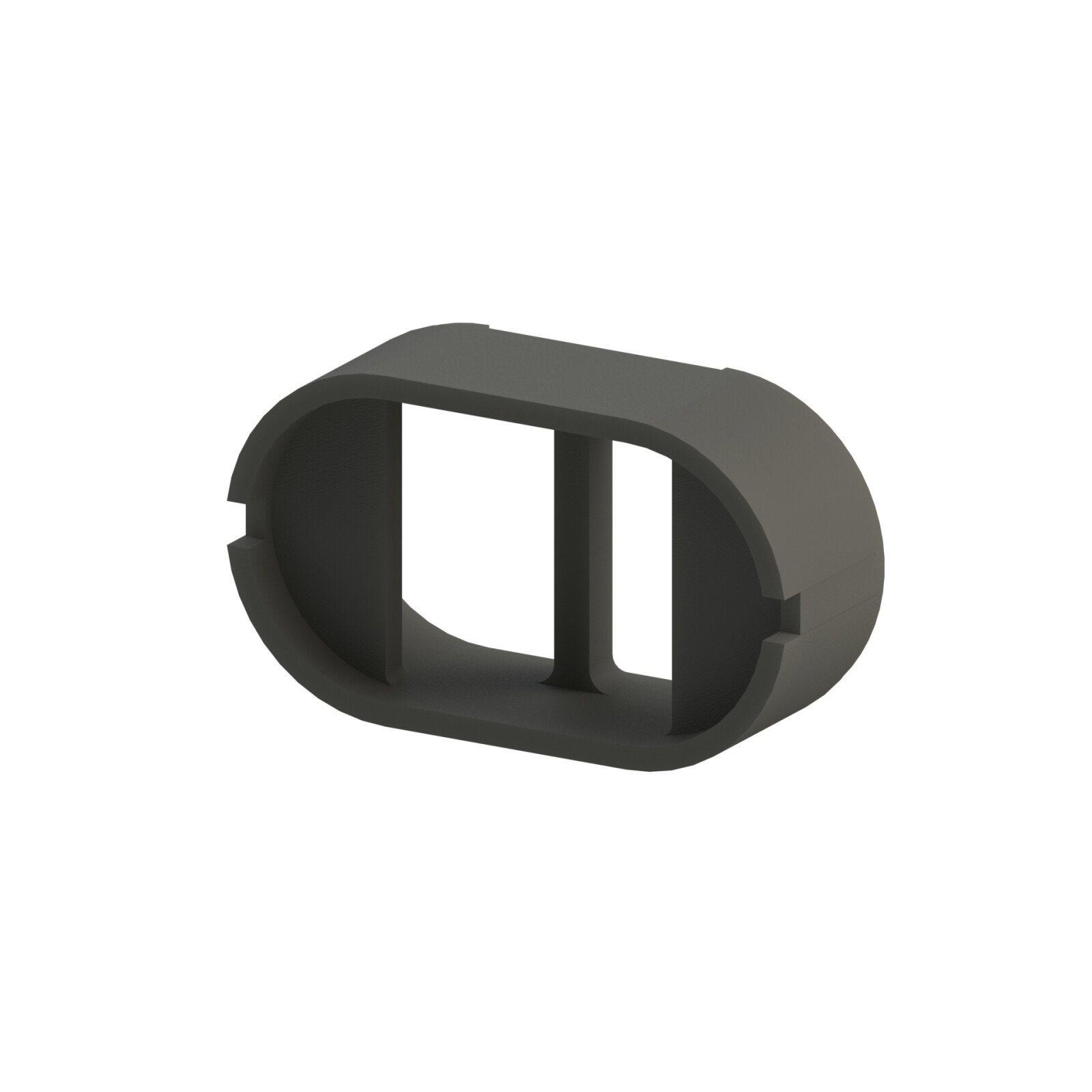

Avec sa construction compacte, le passage de cloison Zehnder ComfoDuct Activo présente une profondeur de 120 mm. Si le mur est plus épais, des éléments de rallonge enfichables jusqu’à 80 mm permettent d’obtenir la profondeur d’appareil requise. Plusieurs éléments peuvent être enfichés les uns à la suite des autres et découpés pour un ajustage très précis.
Les débits volumétriques de 50 ou 60 m3/h correspondent à la nouvelle norme SIA 382-5. Avec l’allure de fonctionnement en stand-by et la possibilité de raccordement d’un contact de porte, Zehnder ComfoDuct Activo est conforme au standard Minergie.
Cliquez ici pour les données BIM pour Zehnder ComfoDuct Activo S60 (MEPcontent)
