Zehnder Terraline
Convecteurs encastrés dans le sol pour chauffer et rafraîchir
- Intégré dans le sol
- Alternative élégante et performante aux radiateurs indépendants

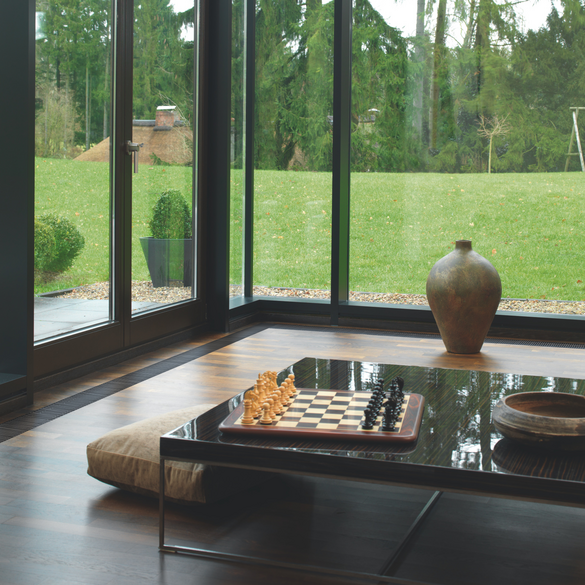

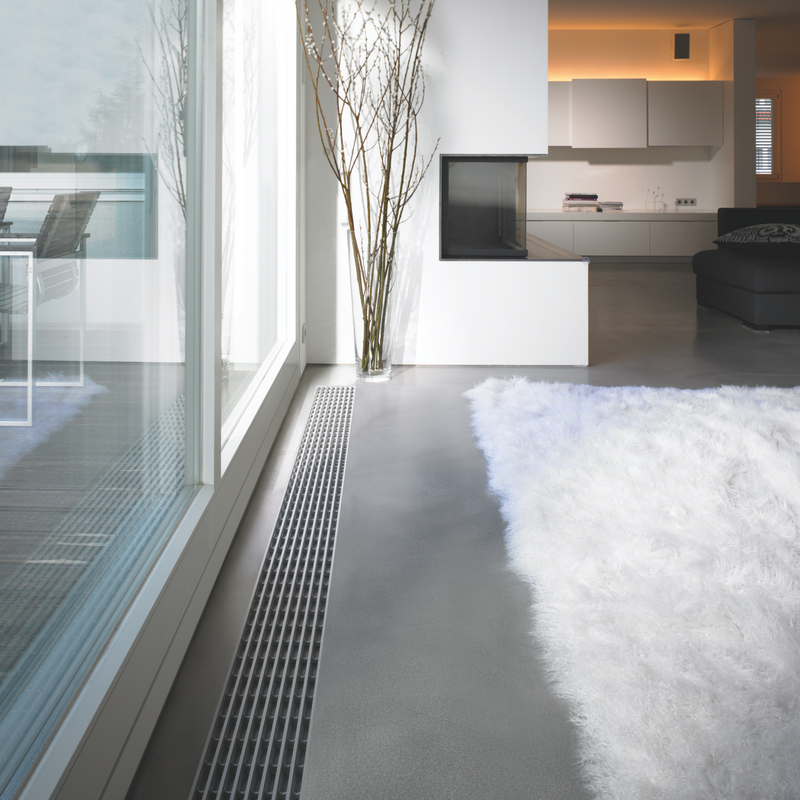

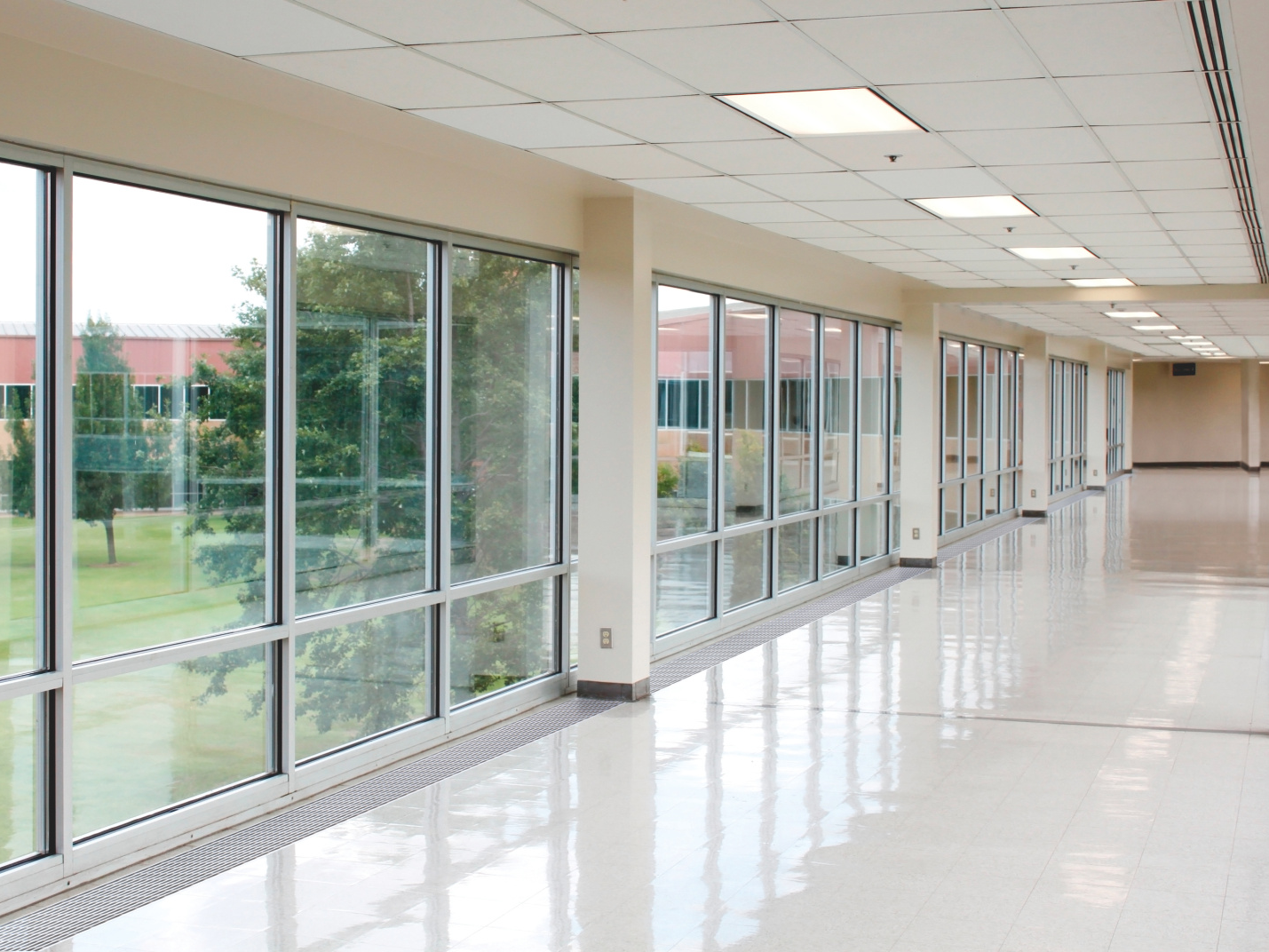

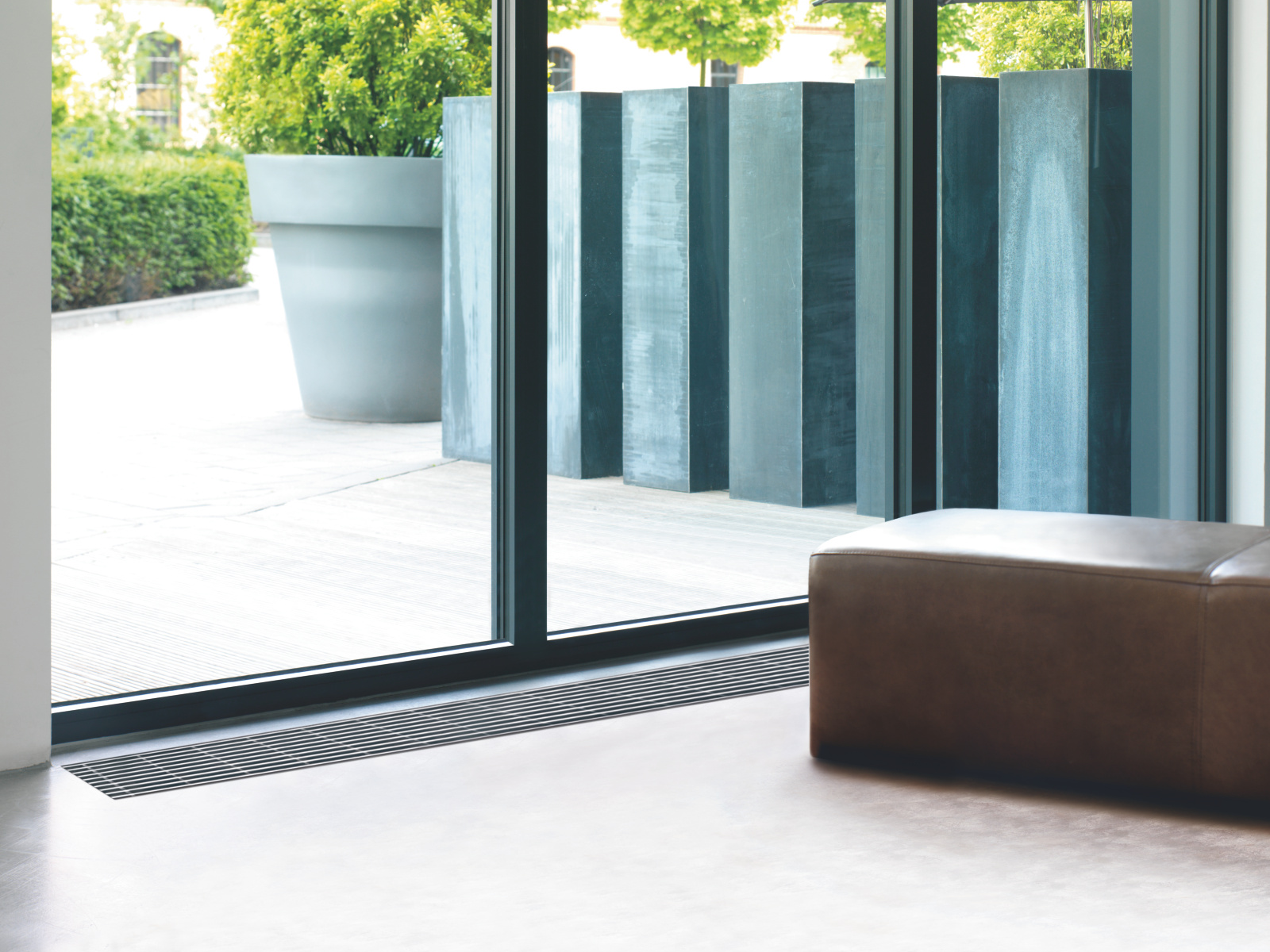

Les convecteurs encastrés dans le sol de la famille de produits Zehnder Terraline sont des corps de chauffe posés dans le sol. Ils sont idéalement installés devant de grandes baies vitrées, où ils utilisent l’interaction entre l’air froid descendant et l’air chaud ascendant (convection) pour chauffer et refroidir l’air ambiant.
Les raccordements d’eau au système de chauffage et l’échangeur de chaleur qui réchauffe efficacement l’air froid descendant et le fait monter sous forme d’air chaud (convection naturelle) se trouvent dans un caisson galvanisé.

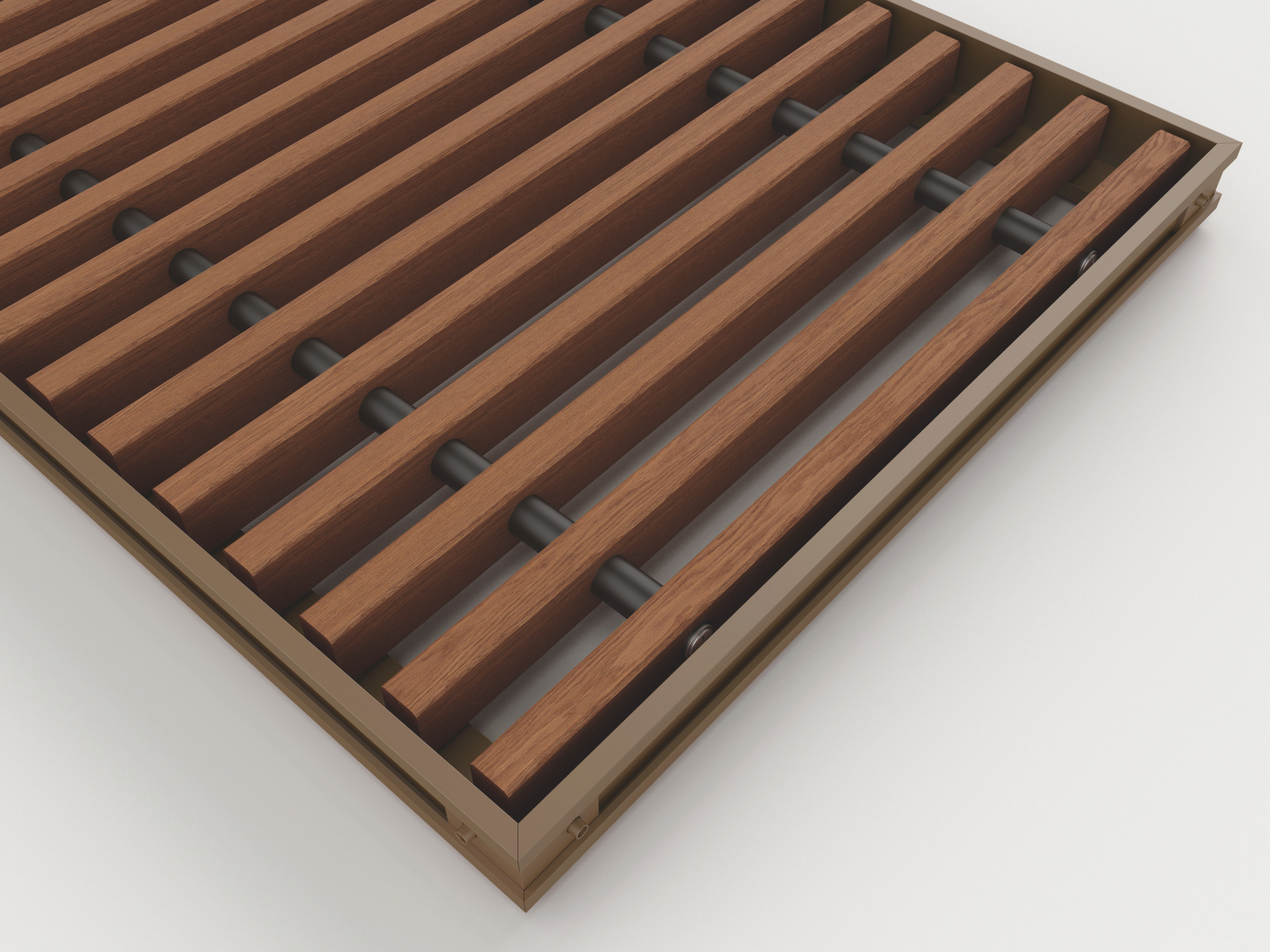

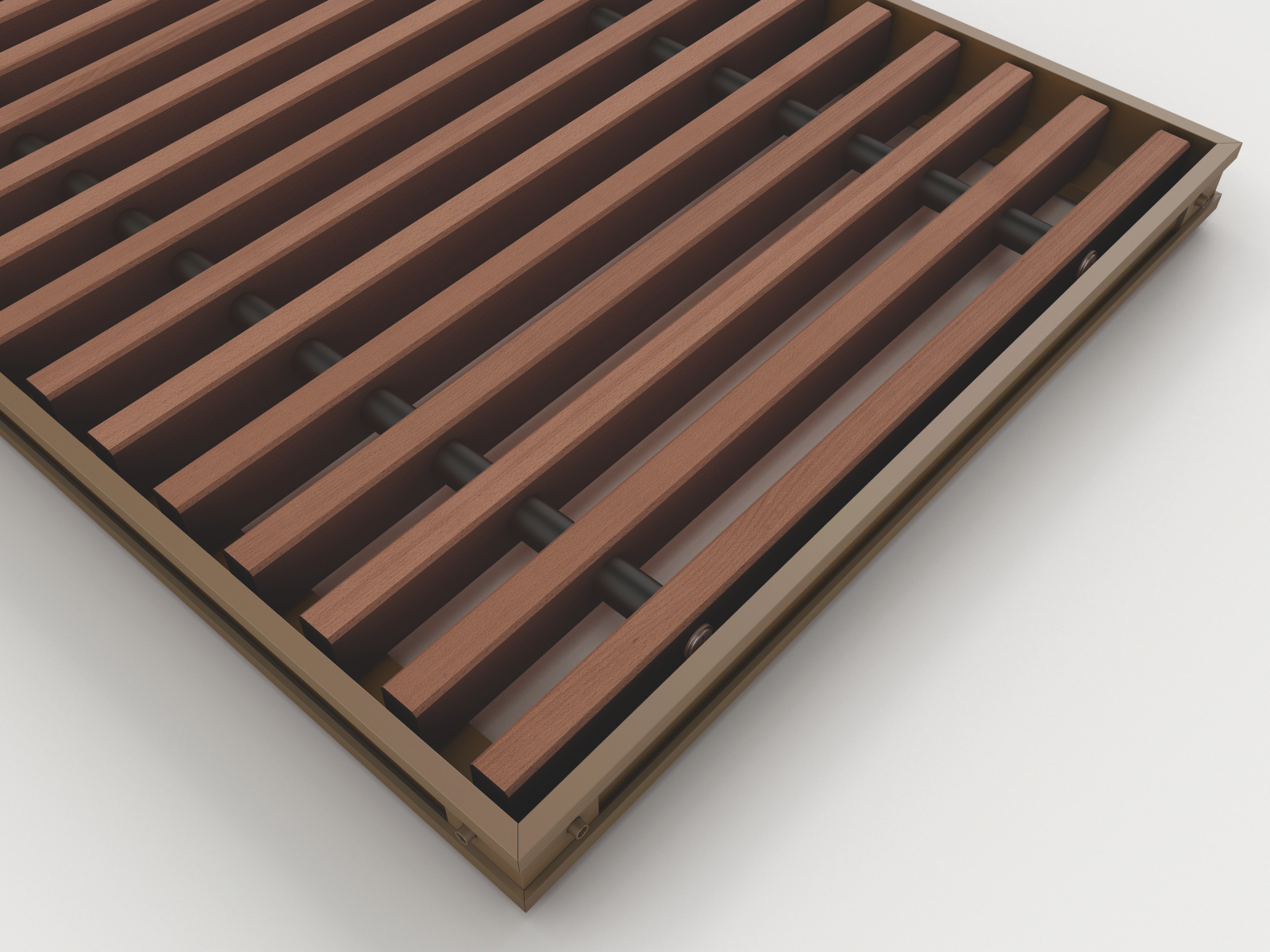

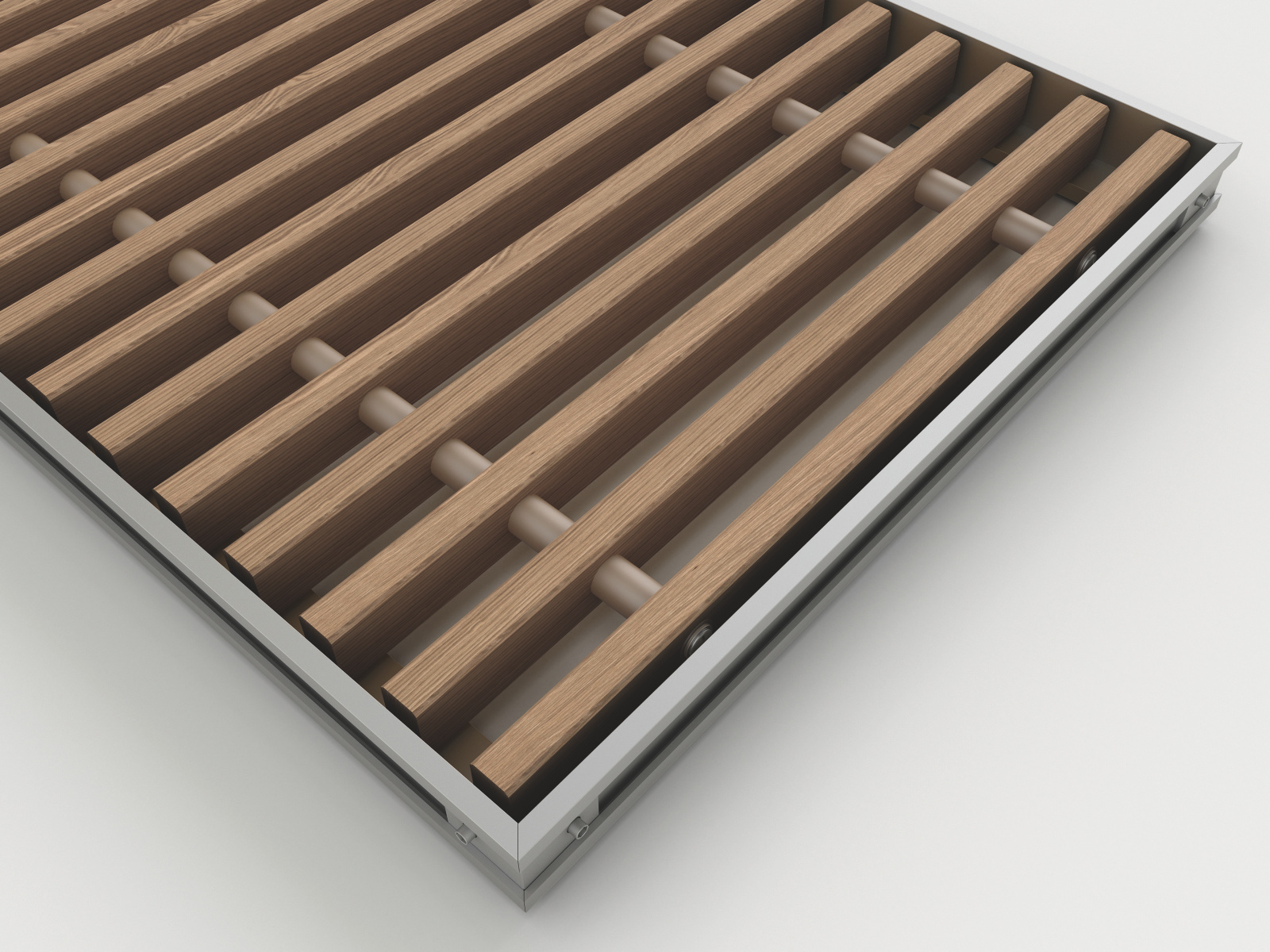

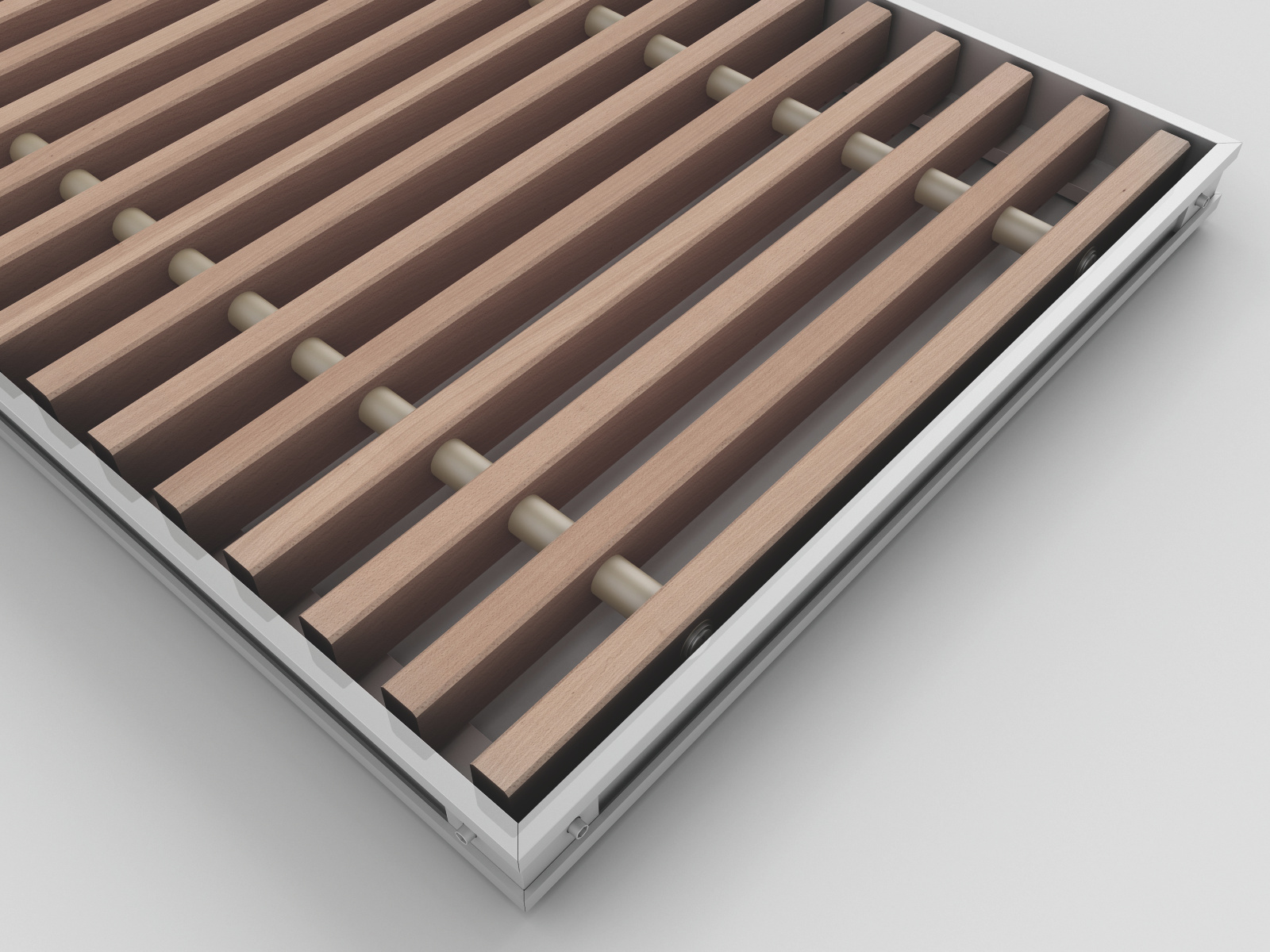

Les grilles de recouvrement design et robustes ne cachent pas seulement la structure, elles sont également accessibles.

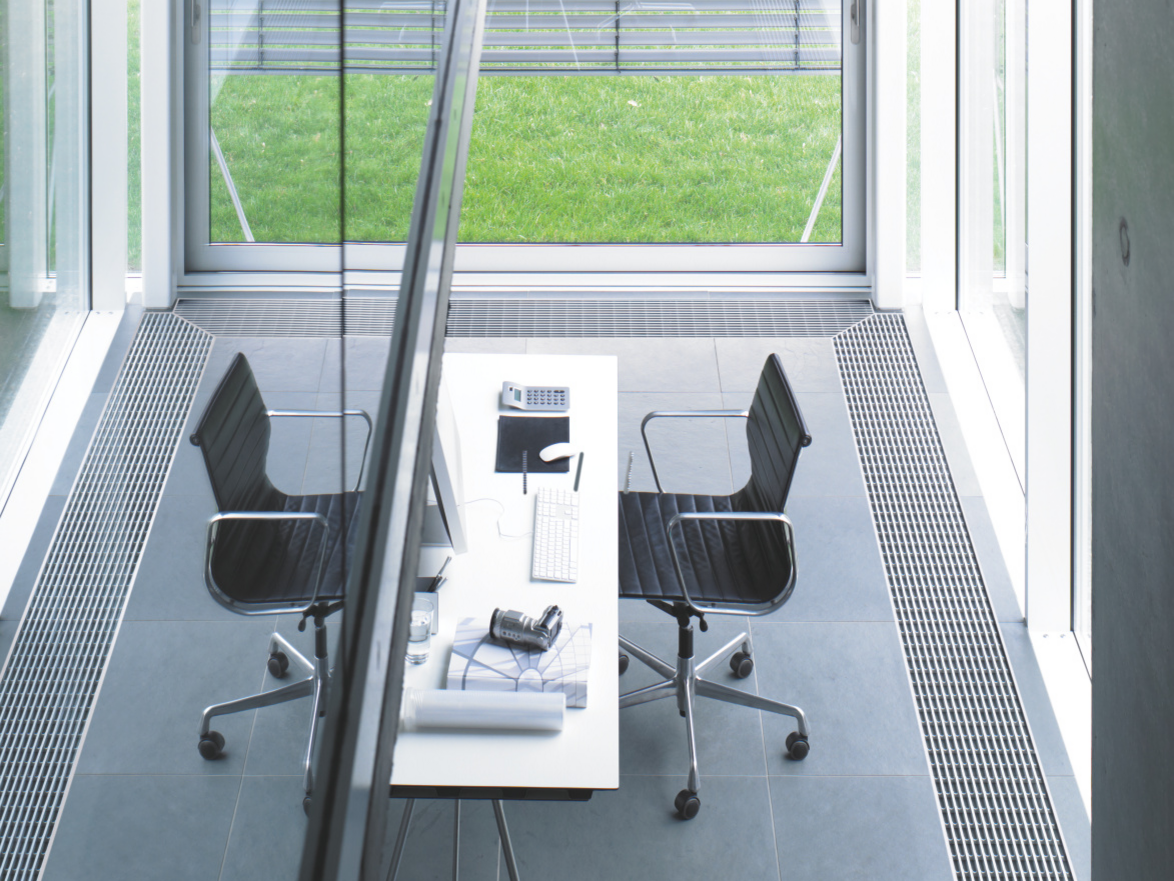

Qu’il s’agisse d’espaces d’accueil modernes, de bâtiments commerciaux ou de locaux privés, de salles d’exposition, de bureaux ou dans la restauration, les convecteurs encastrés dans le sol Zehnder Terraline s’intègrent de manière presque invisible dans chaque type d’architecture.
Une combinaison intéressante avec le chauffage au sol
Les chauffages au sol réagissent avec inertie aux influences thermiques soudaines sur les grandes surfaces de chauffe en verre. Les convecteurs encastrés dans le sol Zehnder, combinés à un chauffage au sol, sont parfaitement indiqués dans ce cas. Ils atténuent rapidement les différences de température en fonction des besoins, malgré un système basse température.

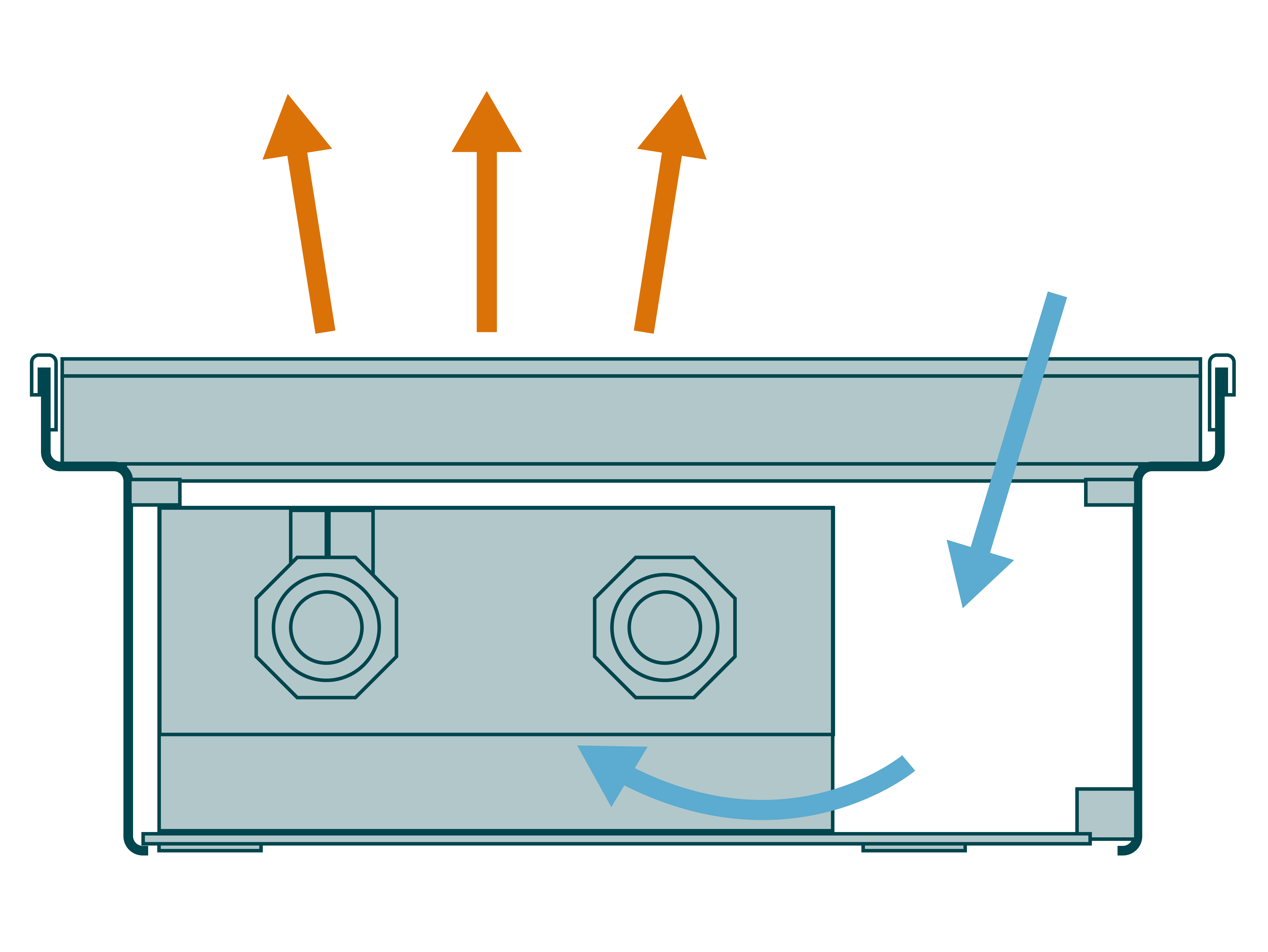

En fonctionnement eau chaude, les convecteurs encastrés dans le sol chauffent par convection naturelle. Dotés d’un ventilateur, ils renforcent la convection et, raccordés à l’eau froide, il peuvent aider à tempérer agréablement les pièces en été.

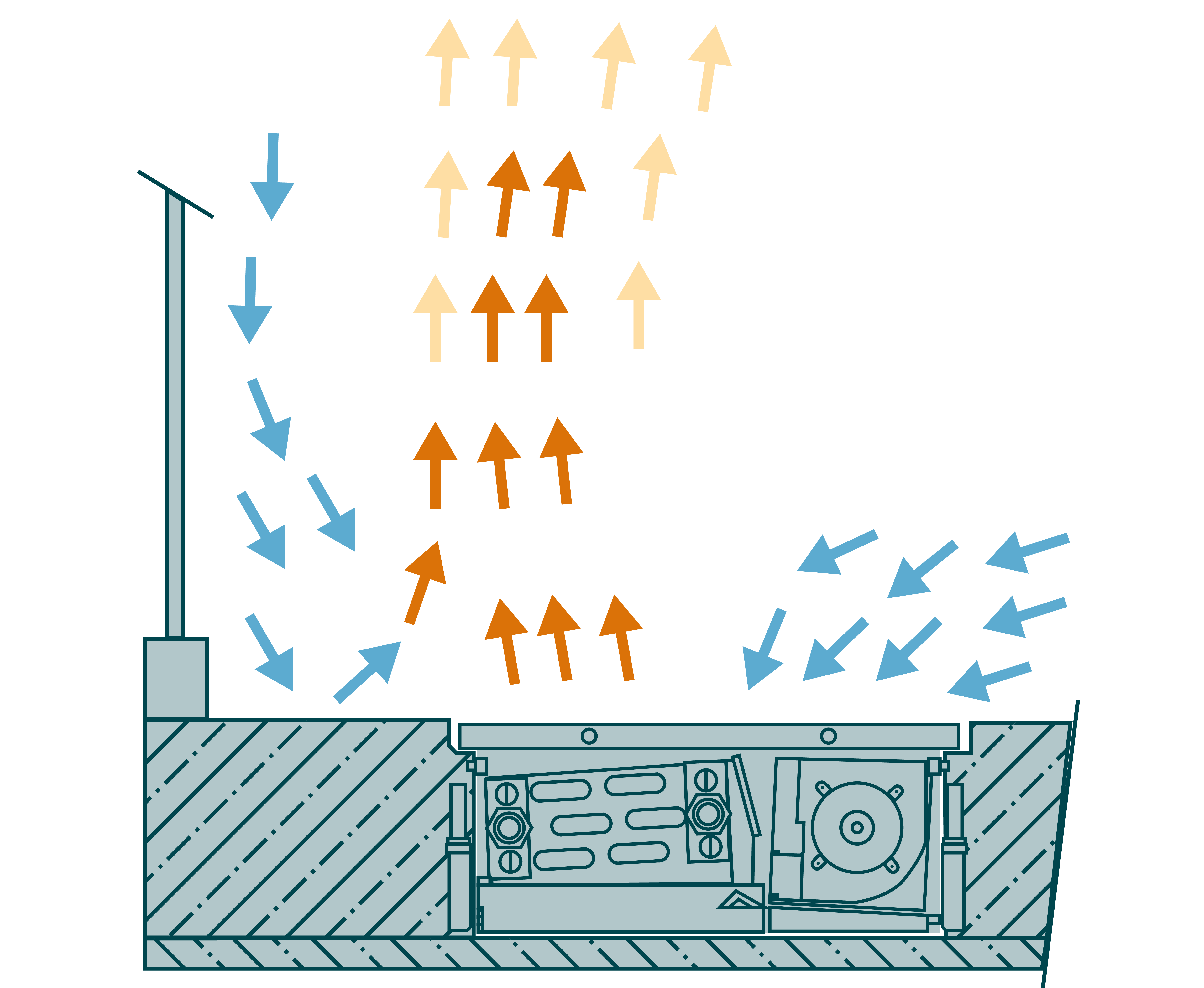

Les convecteurs encastrés dans le sol Zehnder Terraline utilisent ce que l’on appelle la convection, l’ascendance naturelle de masses d’air chaud, pour chauffer les pièces. L’air qui s’élève forme une sorte de rideau de chaleur et l’air froid qui se trouve directement sur la paroi vitrée peut donc se mélanger à l’air ambiant. Parallèlement, l’air froid descendant est réchauffé par les échangeurs de chaleur dans le convecteur encastré dans le sol.
Le refroidissement et les courants d’air désagréables sont évités et une chaleur agréable peut se répandre dans la pièce.

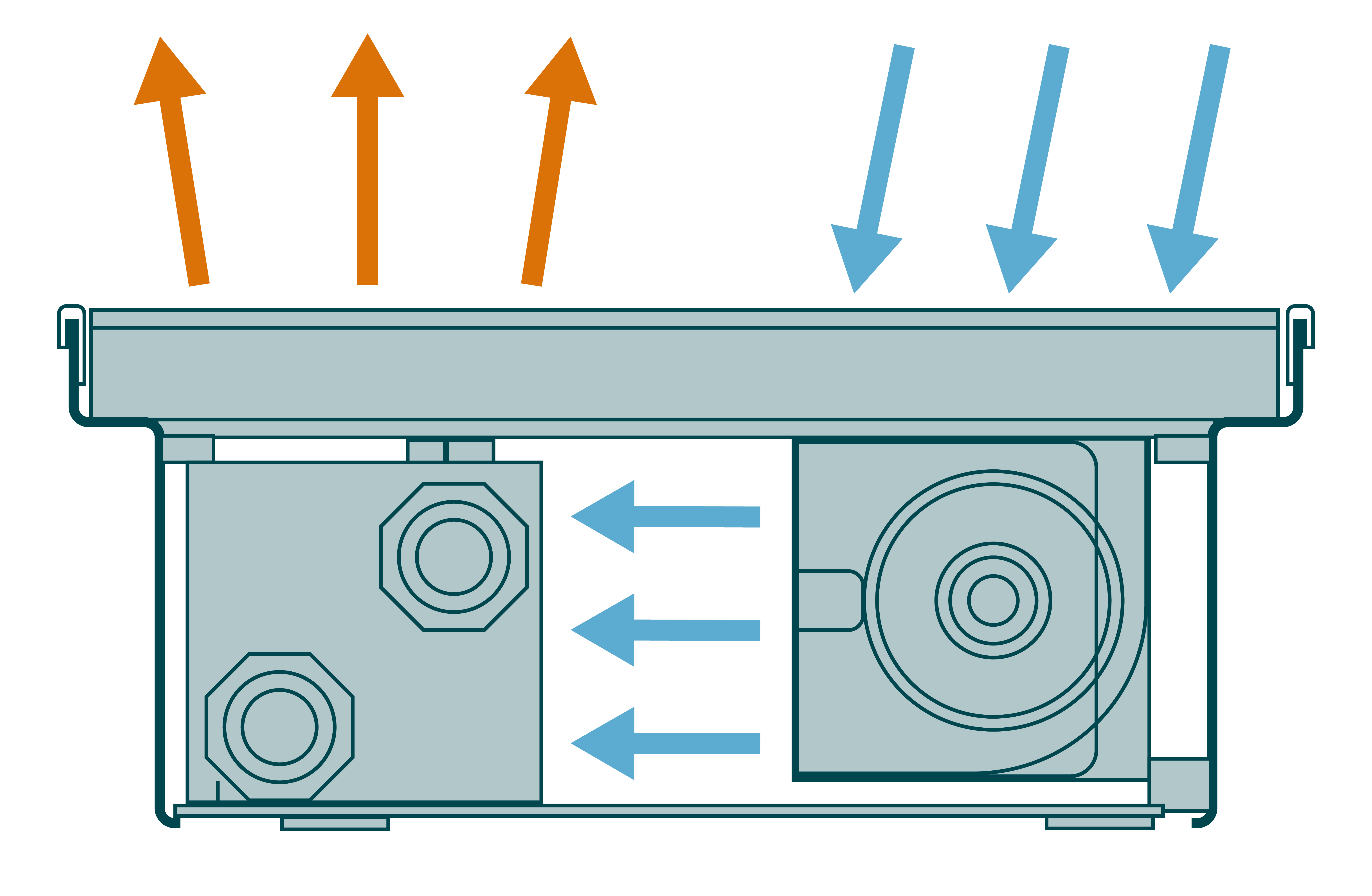

Les convecteurs encastrés dans le sol Zehnder Terraline Neo et Terraline Fresh sont en outre équipés d’un ventilateur. Celui-ci peut renforcer la convection et donc augmenter la puissance thermique. C’est un grand avantage, notamment dans les bâtiments anciens où la déperdition calorifique est élevée. Les convecteurs encastrés dans le sol avec ventilateur sont également parfaitement adaptés à un fonctionnement avec des systèmes basse température.
Selon les besoins, les ventilateurs intégrés équipés de moteurs EC modernes peuvent également être activés uniquement pour de courtes phases de chauffage.

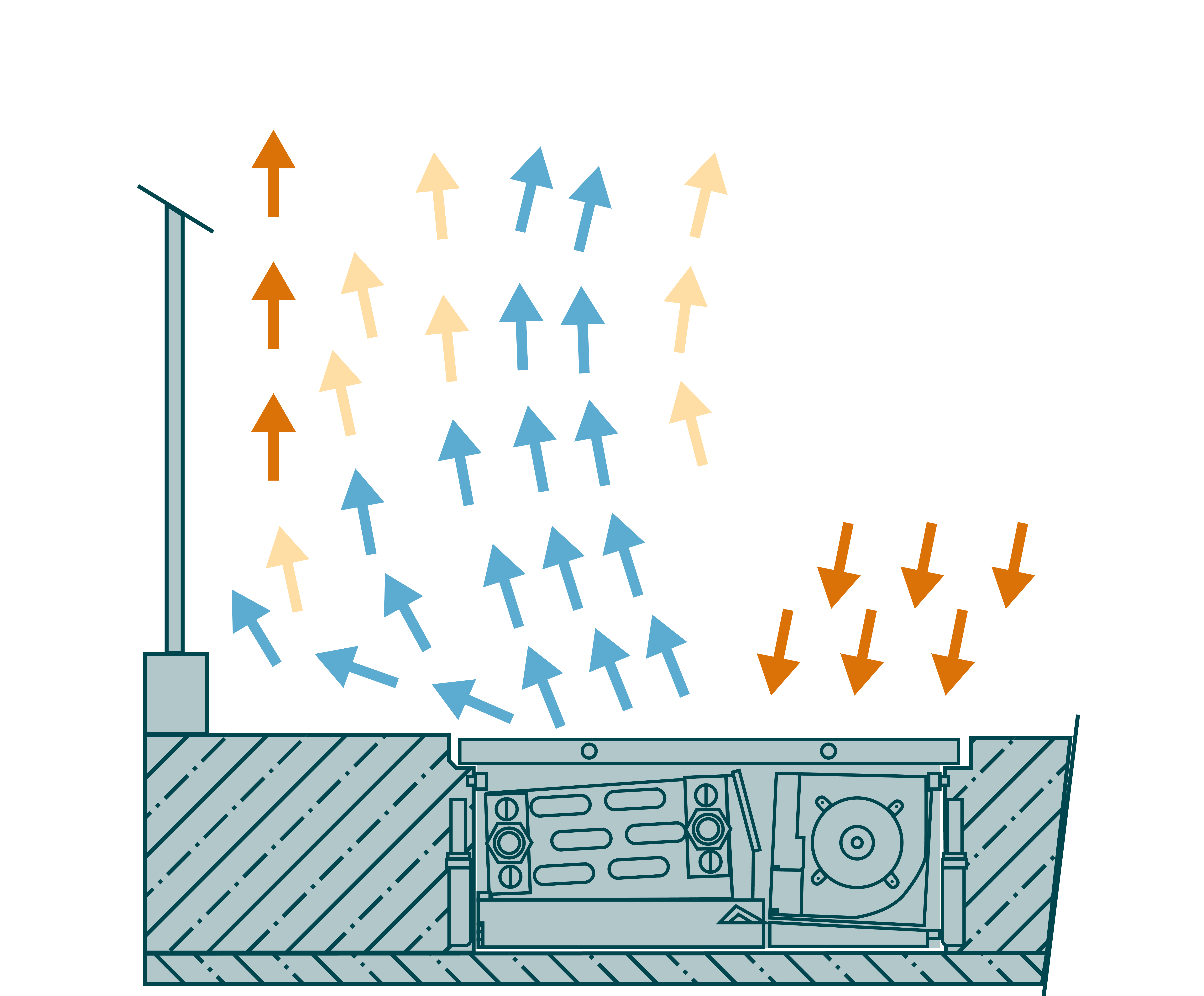

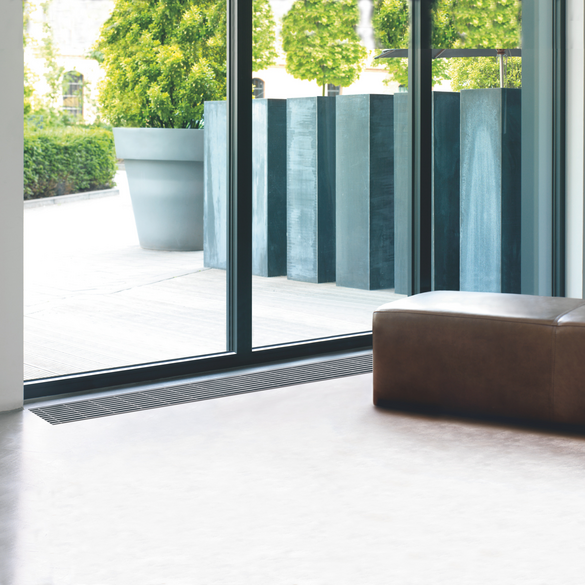

En été, le convecteur encastré dans le sol Zehnder Terraline Fresh équipé d’un ventilateur peut également assurer une régulation agréable de la température de l’air ambiant en mode rafraîchissement.
Une pompe à chaleur adaptée à cet effet fournit de l’eau froide (free-cooling). Les échangeurs de chaleur du Zehnder Terraline Fresh rafraîchissent l’air ambiant. Les ventilateurs assurent une répartition agréable de l’air tempéré et le climat ambiant reste homogène malgré la chaleur estivale et les rayons du soleil.
Trois modèles différents de Terraline et leurs fonctions.
 Mode chauffage |  Avec ventilateur |  Mode rafraîchissement | |
|---|---|---|---|
| Zehnder Terraline (Basic) | |||
| Zehnder Terraline Neo | |||
| Zehnder Terraline Fresh |
En fonction des besoins, l’un des trois modèles de la famille Zehnder Terraline pourra être envisagé.
Nos experts sont là pour vous conseiller.

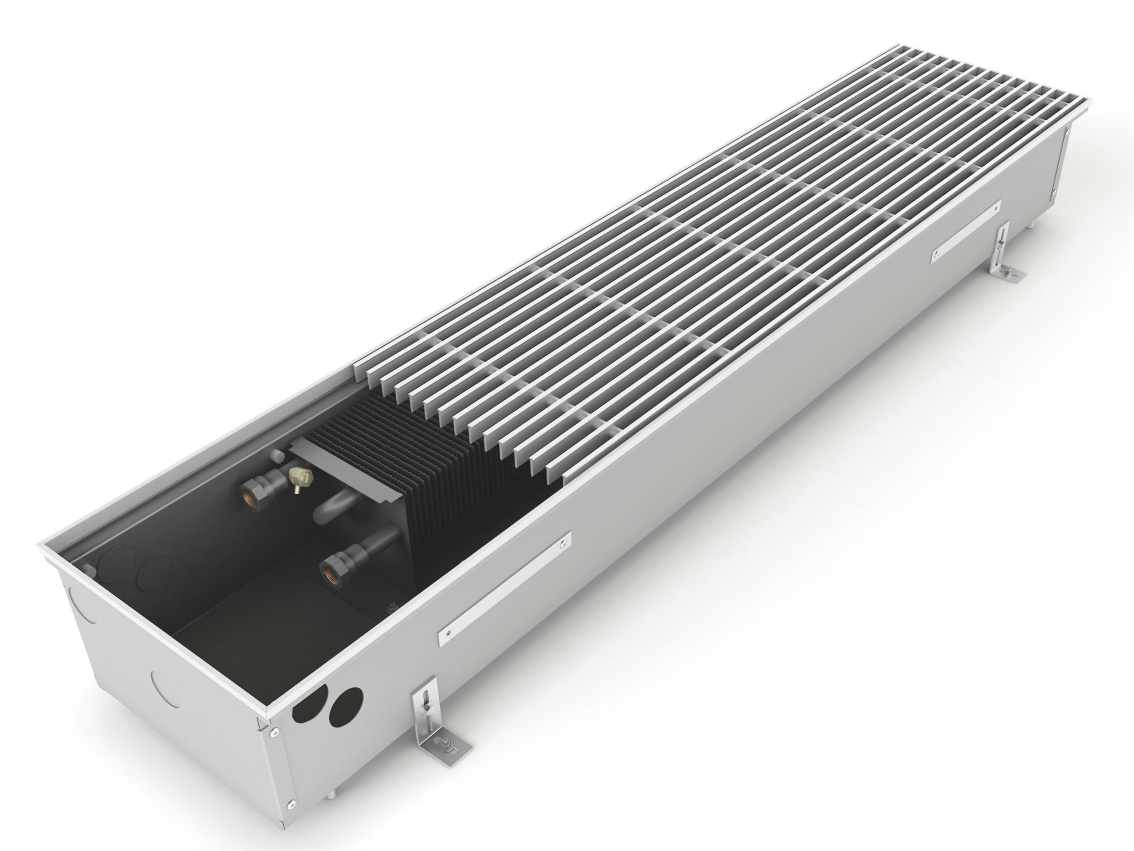

L’échangeur de chaleur Terraline dans le caisson est constitué de tubes de cuivre et de lamelles en aluminium. Grâce à sa conception unique et à ses matériaux de haute qualité, l’échangeur de chaleur du convecteur encastré dans le sol réagit promptement aux variations de température et permet ainsi d’obtenir rapidement des températures ambiantes agréables.
Les ventilateurs tangentiels dans le Zehnder Terraline Neo et le Zehnder Terraline Fresh fonctionnent avec des moteurs EC modernes (24 V) qui se distinguent par un fonctionnement silencieux, très facile à régler et énergétiquement performant.

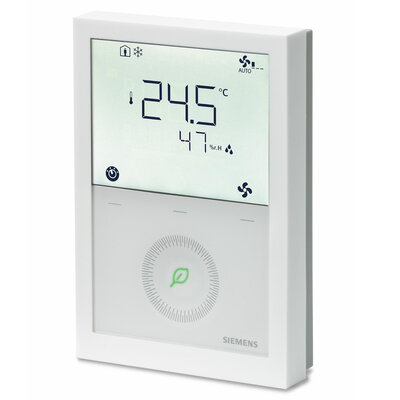

Les convecteurs encastrés dans le sol Zehnder avec un ventilateur peuvent être commandés selon les besoins. Le thermostat d’ambiance numérique peut être réglé sur «automatique» ou «manuel». Il est ainsi possible de régler directement et individuellement la température et d’assurer un plus grand bien-être.
Le convecteur encastré dans le sol Zehnder est disponible dans différentes hauteurs et largeurs, garantissant une grande diversité de modèles et convenant donc pour presque toutes les utilisations.

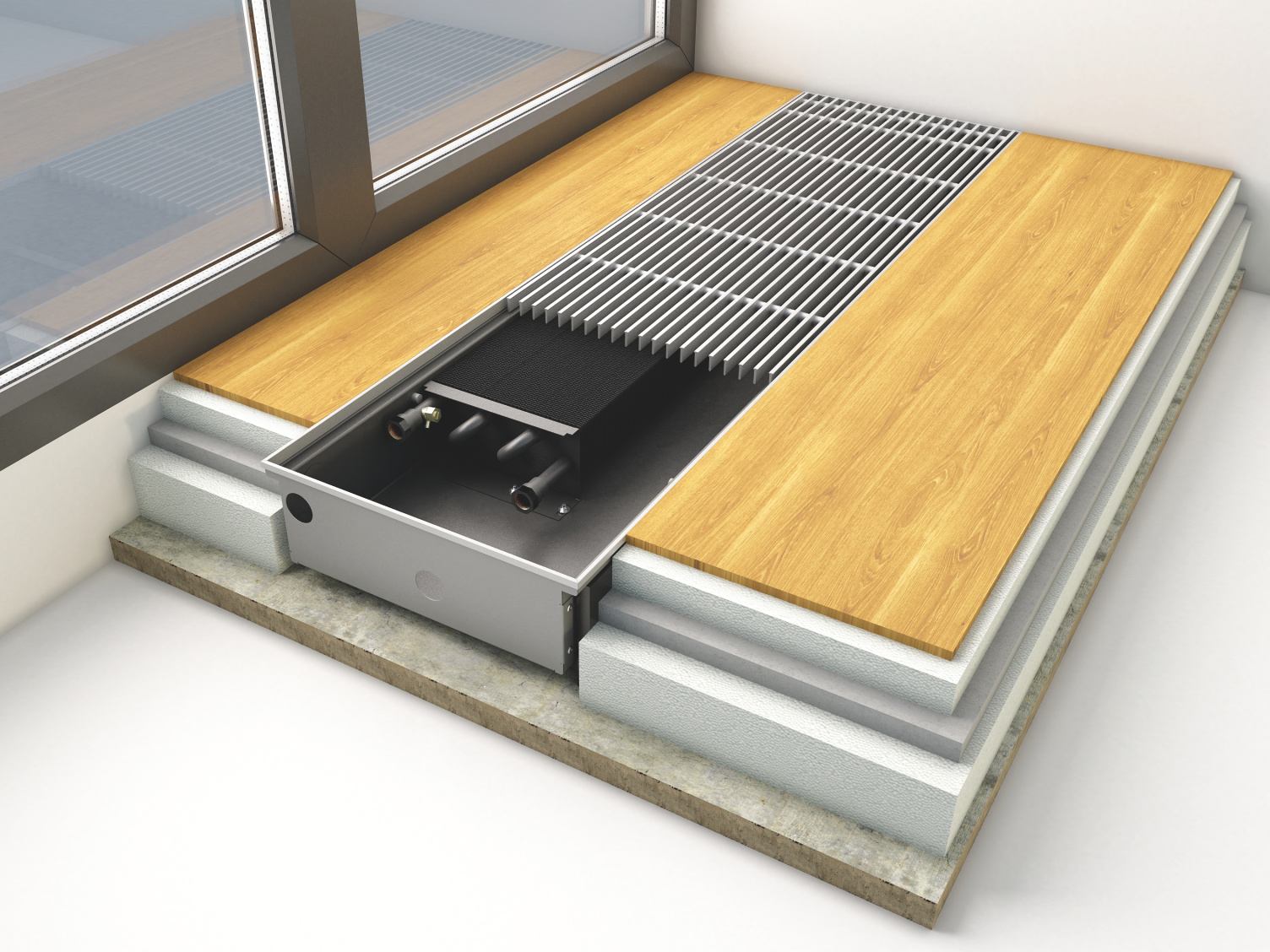

Les éléments préfabriqués, comme le caisson avec l’échangeur de chaleur, la technique de raccordement et les passages prédécoupés pour les tuyaux, peuvent être installés rapidement et sans problème dans la chape. Une fois terminé, seul le cadre est visible, avec la grille de recouvrement décorative insérée.
Des solutions spéciales, tels que des modèles cintrés, en angle ou avec des évidements, permettent également des variantes d’installation hors norme ou contribuent à un design d’espace harmonieux.

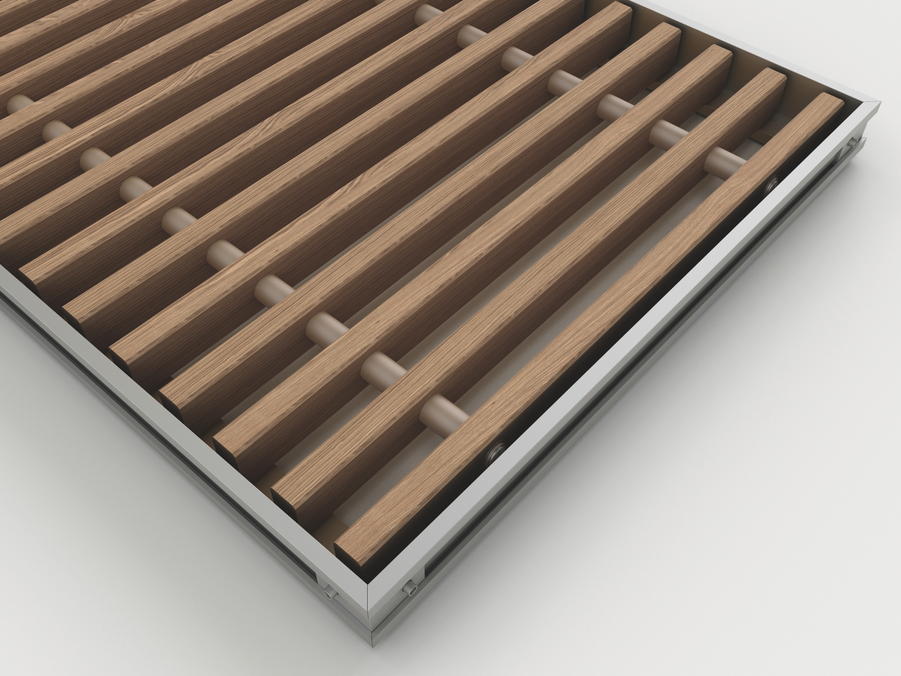

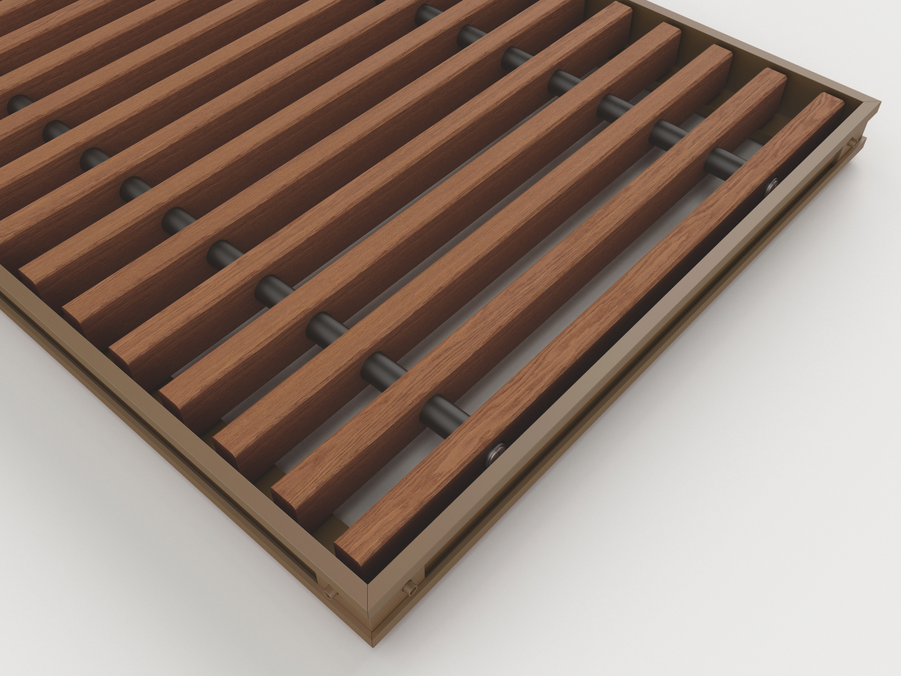

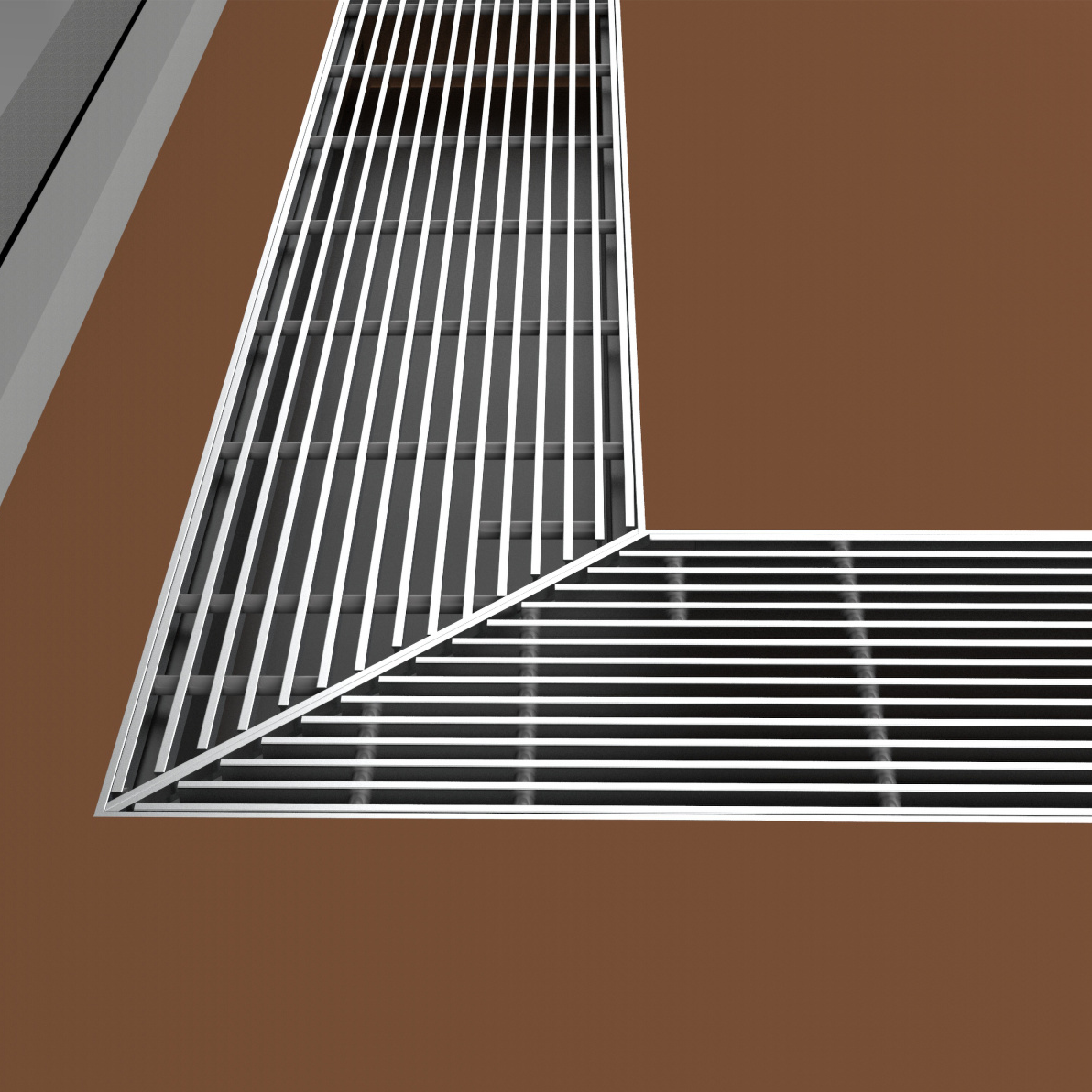

Les grilles de recouvrement design s’adaptent parfaitement, qu’il s’agisse d’une variante d’angle à 45° ou 90° ou d’évidements sur mesure.
Conviennent aux modèles de convecteurs encastrés dans le sol: UFT-07-25 et UFT-07-34
Oui. Les grilles de recouvrement sont antidérapantes et robustes. Néanmoins, il est recommandé de renoncer à l’installation de convecteurs encastrés dans le sol en cas de passages fréquents.
Les raisons: encrassement excessif et usure des grilles, ainsi qu’une grande perte thermique en mode chauffage.
En général, il ne faut pas poser de meubles sur les convecteurs encastrés dans le sol. La convection et donc la puissance thermique seraient ainsi perturbées, voire empêchées. En outre, les pieds de chaise pourraient endommager les grilles ou provoquer des chutes.
Les convecteurs encastrés dans le sol se nettoient sans effort. Soulever la grille de recouvrement et passer l’aspirateur pour enlever la poussière et les saletés éventuelles dans le caisson.
Selon la situation, un nettoyage tous les 2 à 4 mois en passant l’aspirateur suffit.
Des rideaux qui s’étendent jusqu’au sol entraveraient massivement la circulation de l’air et donc la convection sur la baie vitrée.
L’ombrage et la protection contre les regards indiscrets doivent impérativement être installés sur le côté extérieur de la fenêtre.
Le système de chauffage doit permettre le free-cooling, c’est-à-dire qu’il doit pouvoir fournir de l’eau froide en été. C’est ce que peuvent faire de nombreuses pompes à chaleur eau glycolée / eau.
Une autre possibilité est qu’une batterie de chauffage et de rafraîchissement supplémentaire (fournie par le client) fournisse de l’eau de rafraîchissement.

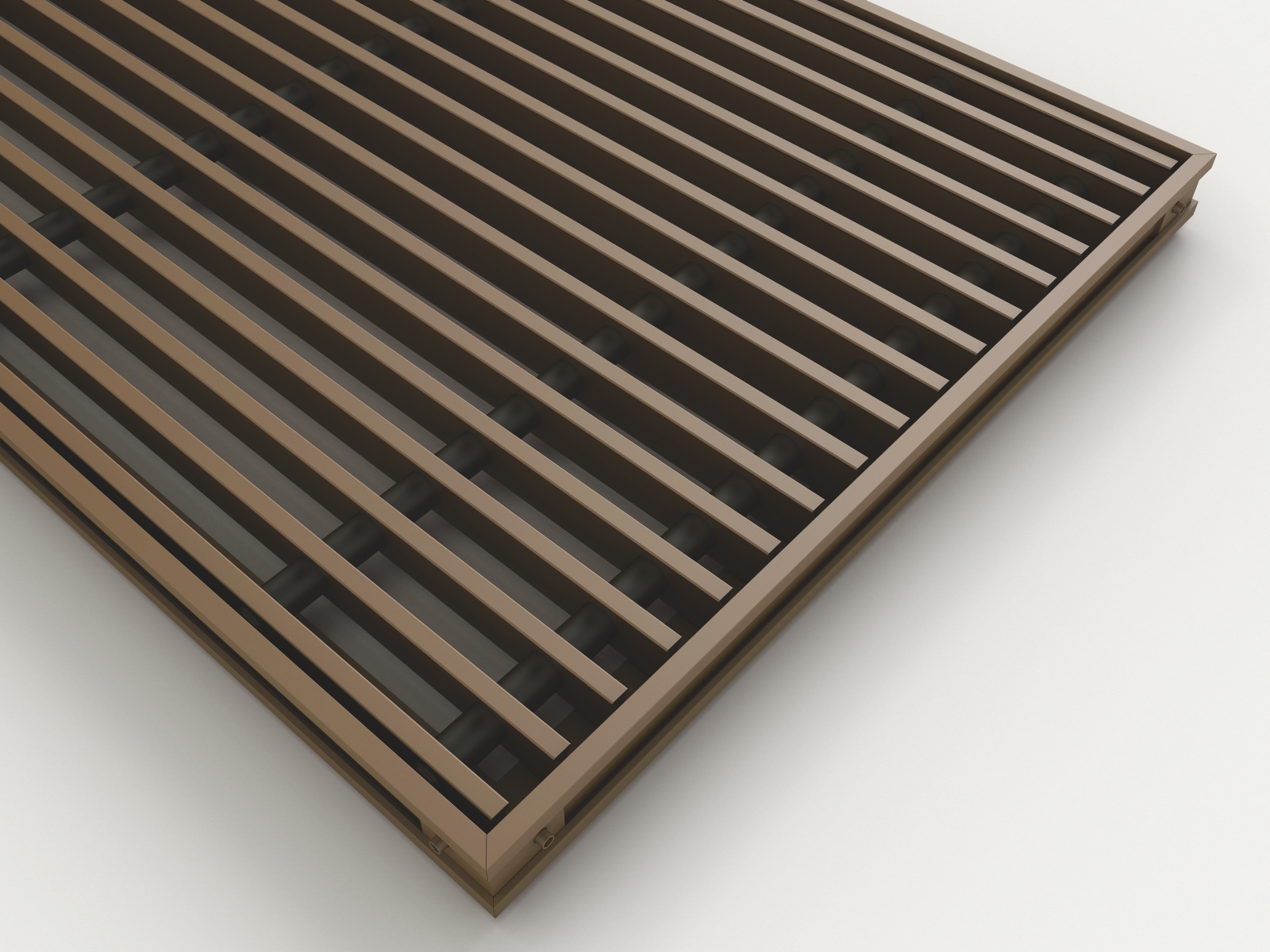

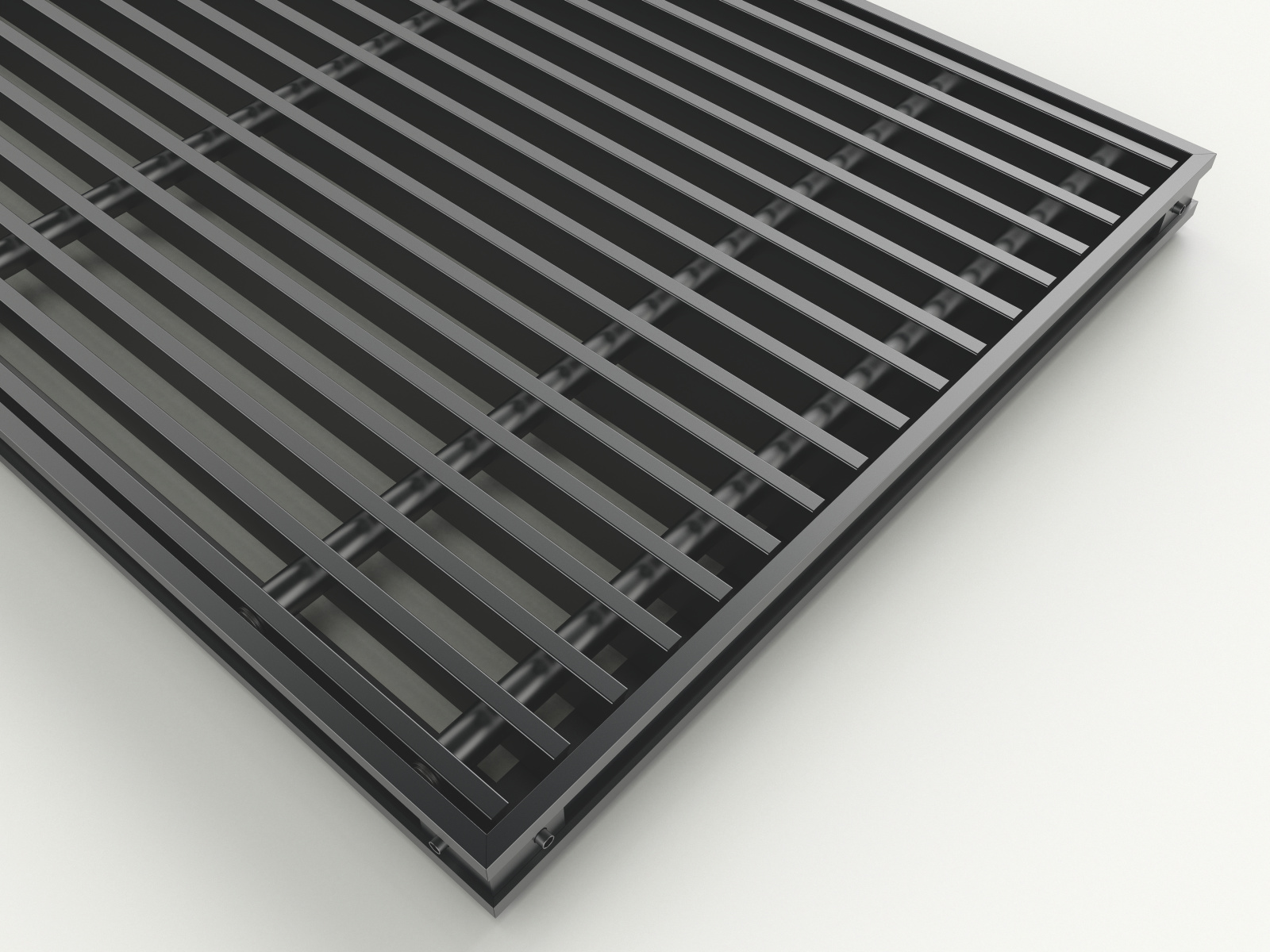

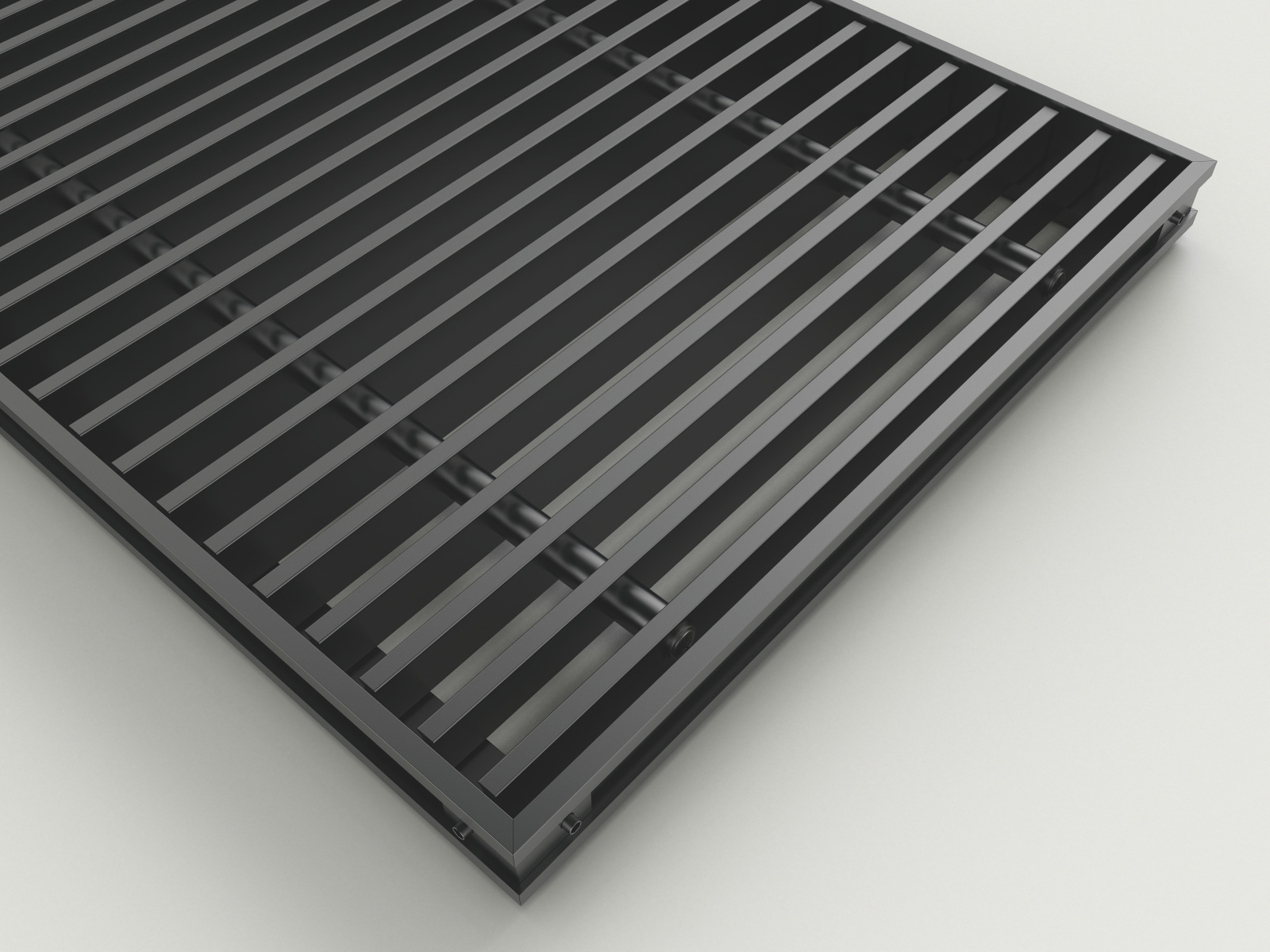

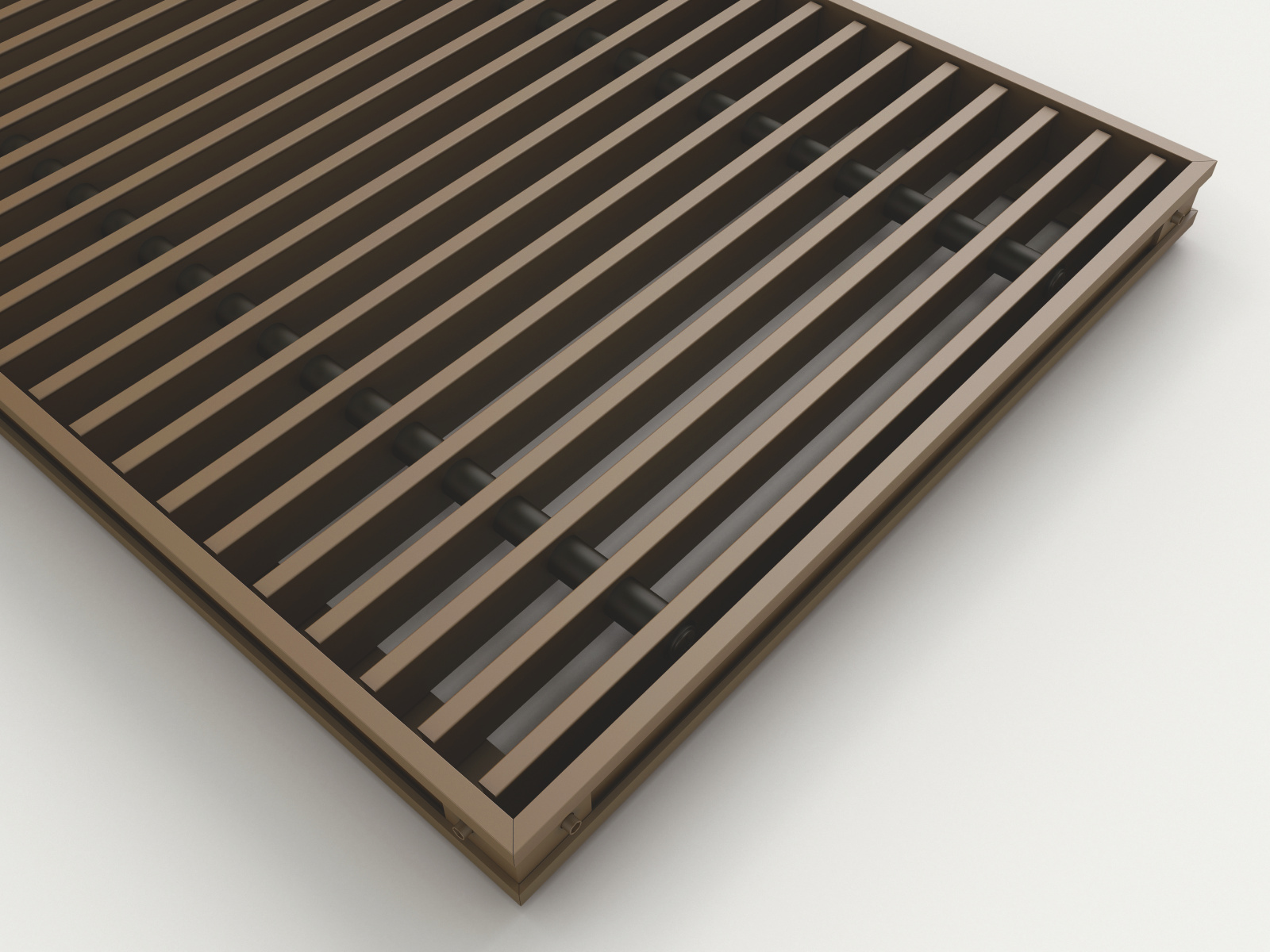

Le cadre est disponible en aluminium et de série en anodisé dans une teinte naturelle. Il est également disponible en bronze anodisé et en noir anodisé.

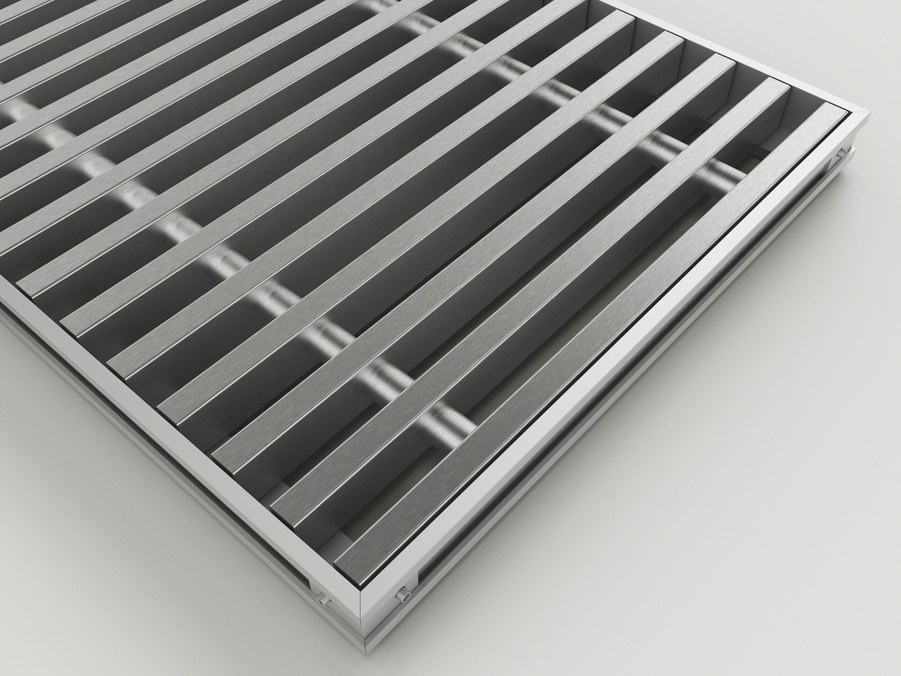

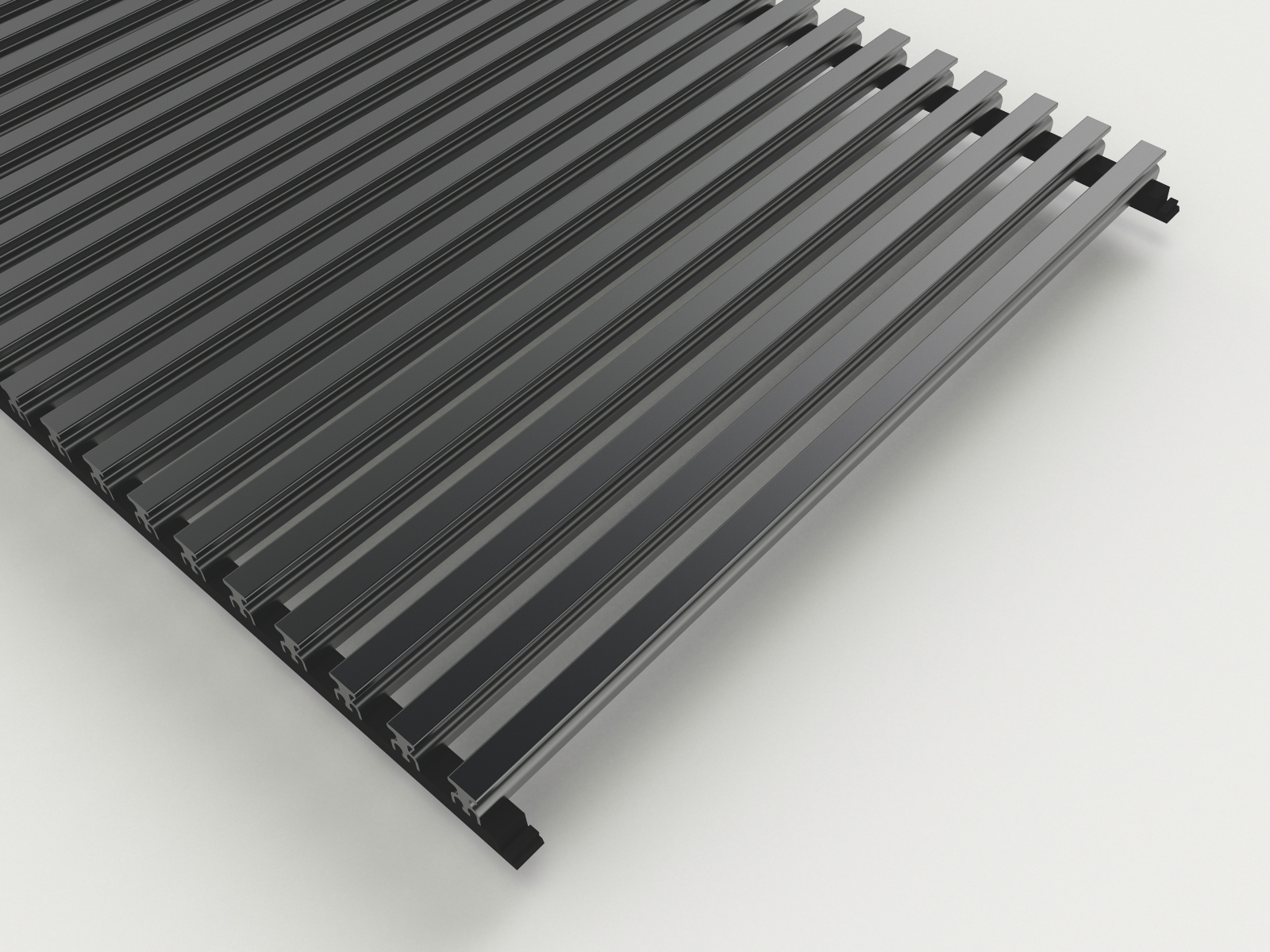

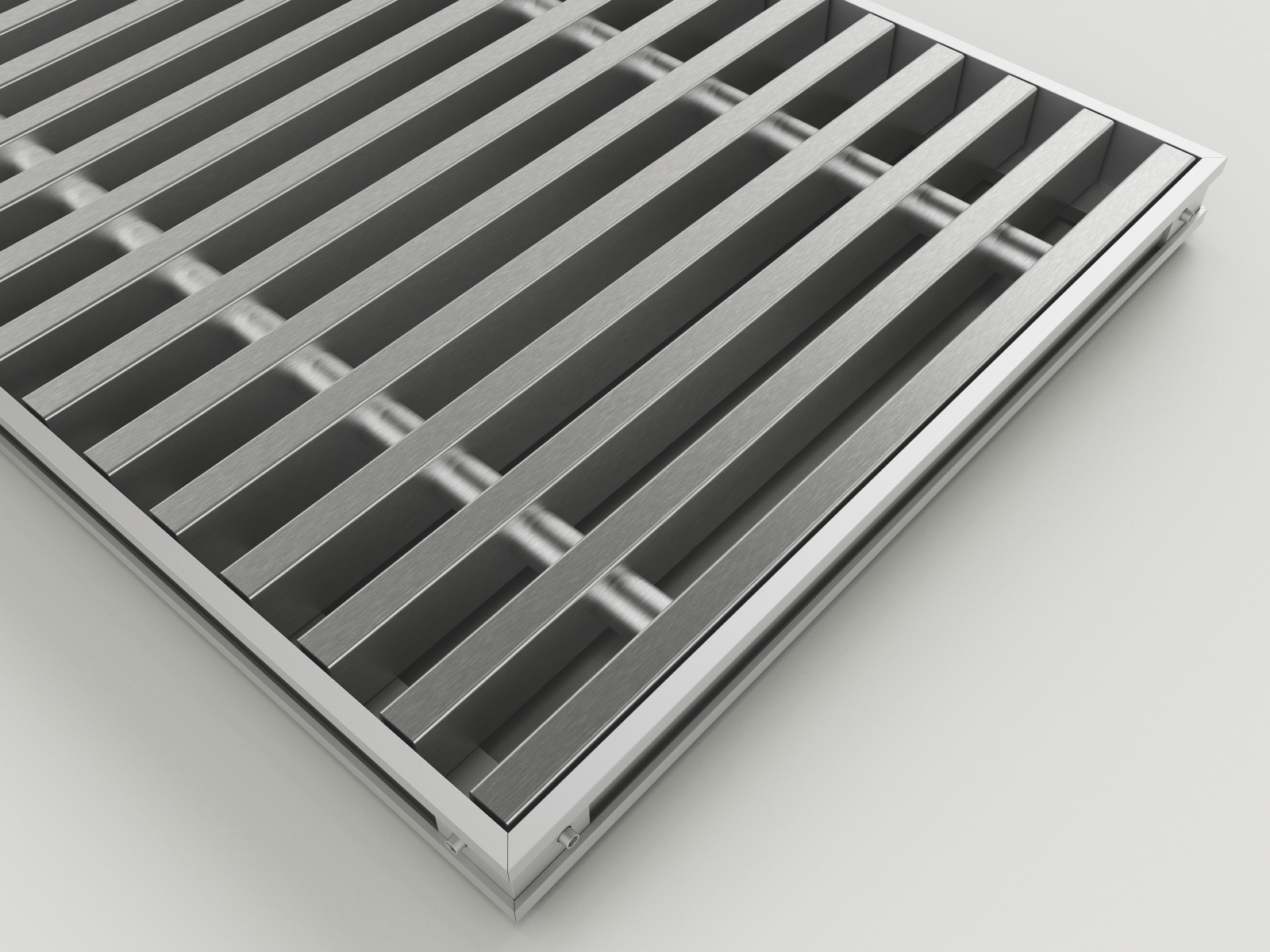

Les grilles transversales en acier inoxydable sont particulièrement robustes et résistantes.

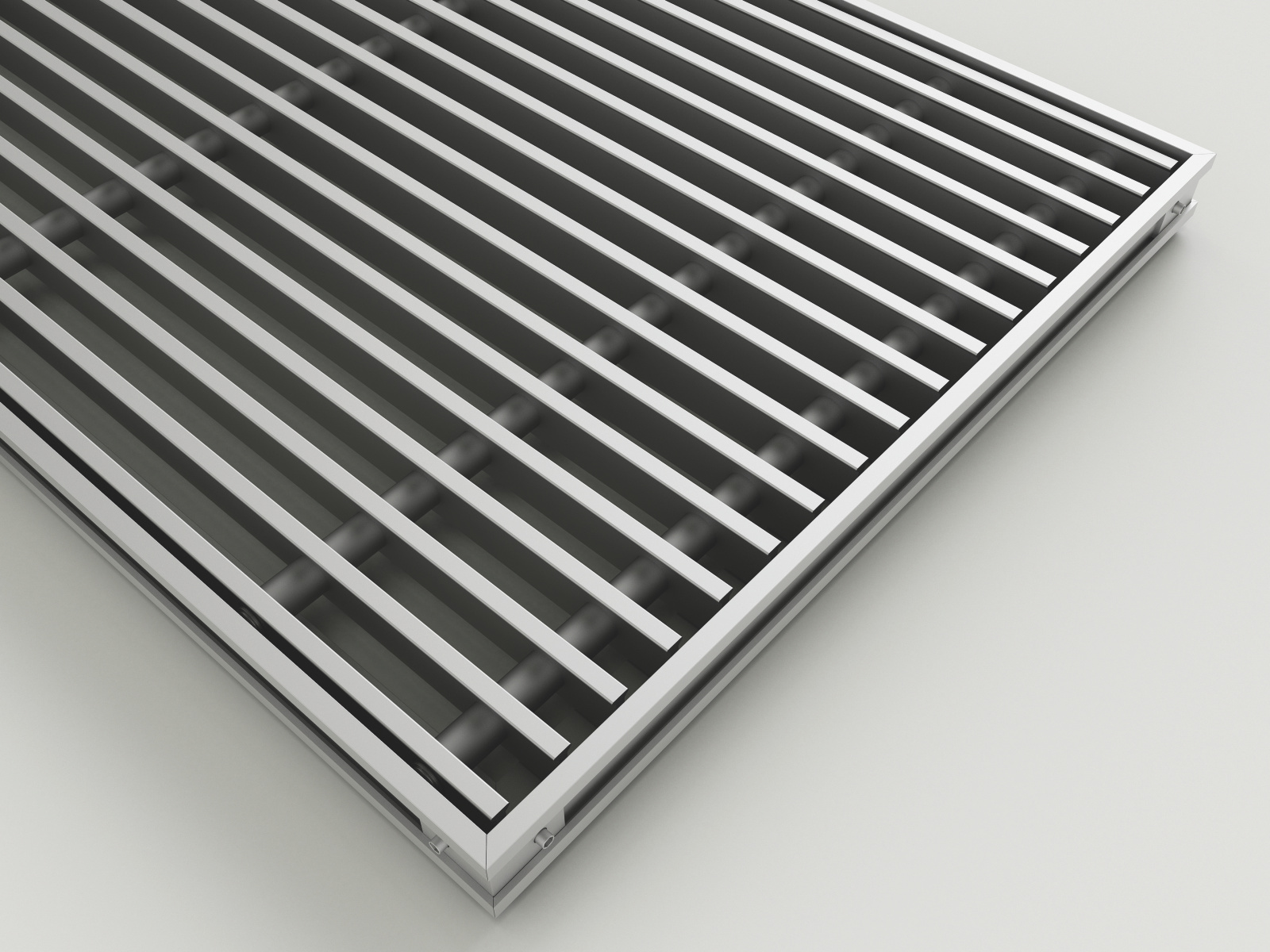

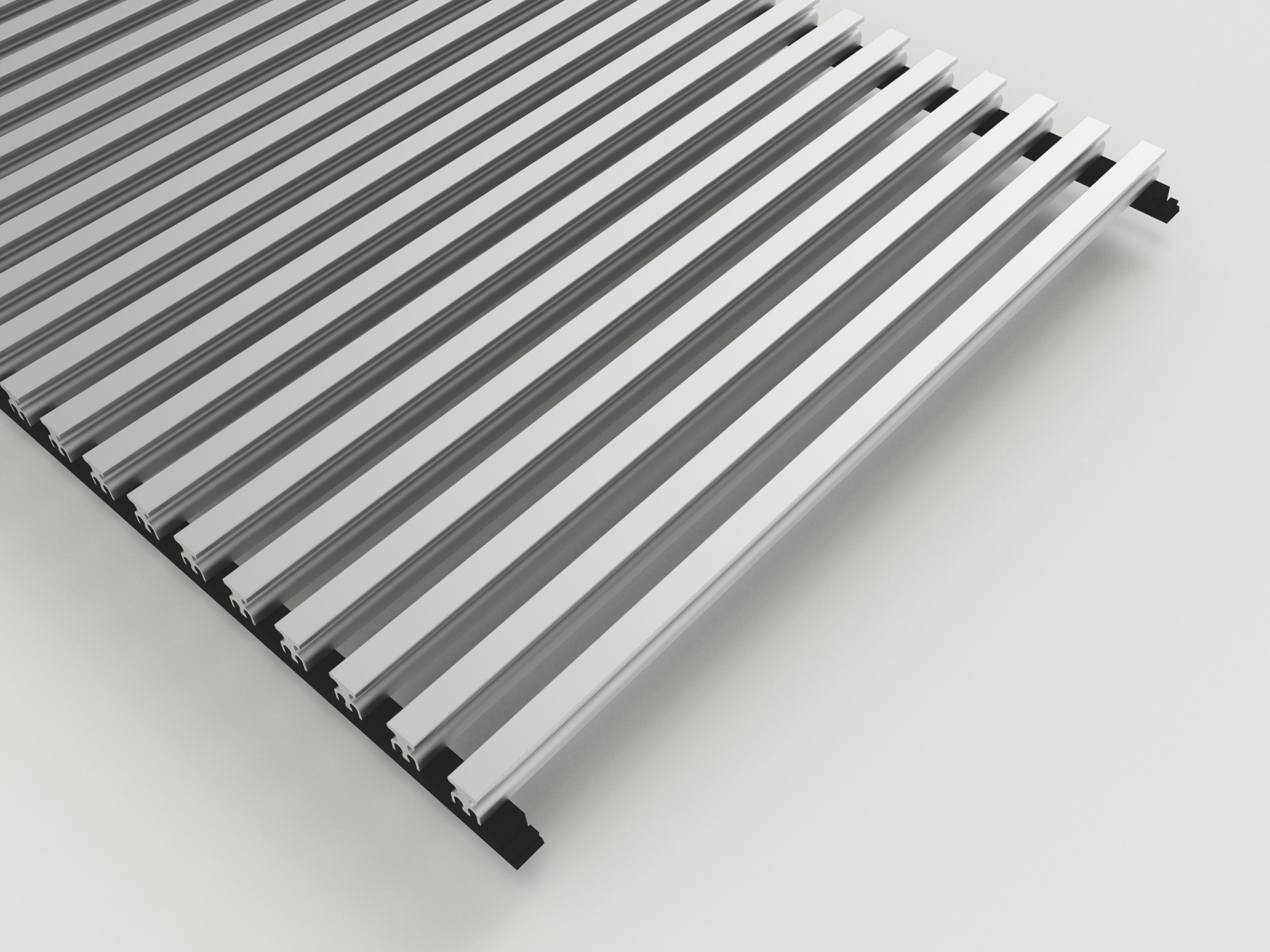

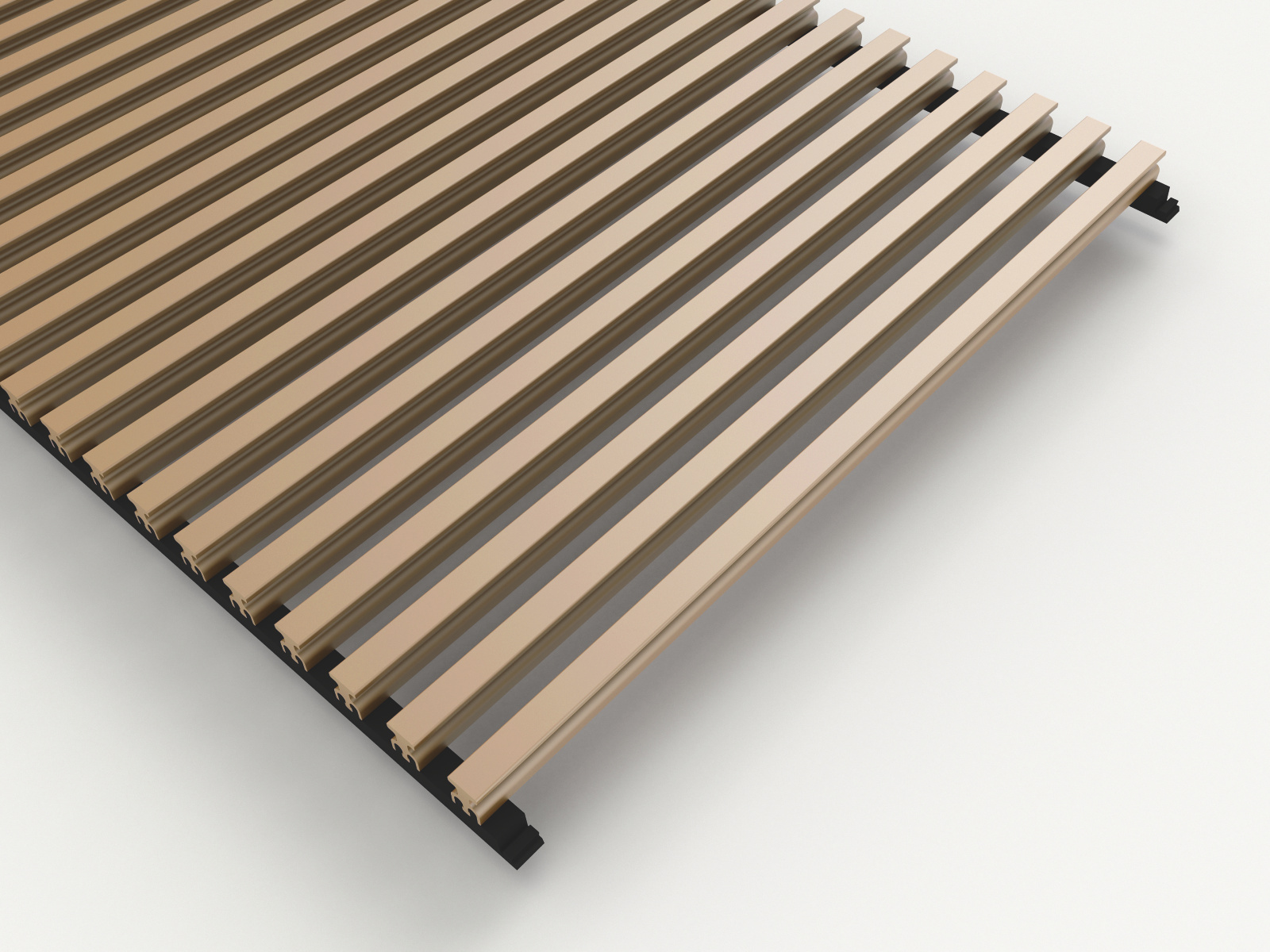

Les grilles de recouvrement spécialement basses conviennent aux modèles de convecteurs encastrés dans le sol assistés par ventilateur UFT-07-25 et UFT-07-34. Les deux modèles ont une hauteur de caisson de seulement 70 mm. Ils sont surtout utilisés lors de transformations, où la chape a souvent une hauteur limitée.
